基于AT89C52单片机近距离无线通信系统电路设计

　　短距离无线传输具有抗干扰性能强、可靠性高、安全性好、受地理条件限制少、安装灵活等优点，在许多领域有着广泛的应用前景。低功耗、微型化是用户对当前无线通信产品尤其是便携产品的实际需求，短距离无线通信逐渐引起广泛关注。常见的短距离无线通信有基于802．11的无线局域网WLAN、蓝牙 （blueTooth）、HomeRF及欧洲的HiperLAN（高性能无线局域网），但其硬件设计、接口方式、通信协议及软件堆栈复杂，需专门的开发系统，开发成本高、周期长，最终产品成本也高。因此这些技术在嵌入式系统中并未得到广泛应用。普通RF产品不存在这些问题，且短距离无线数据传输技术成熟，功能简单、携带方便，使其在嵌入式短程无线产品中得到了广泛应用。

　　单片机的时钟电路和复位电路设计

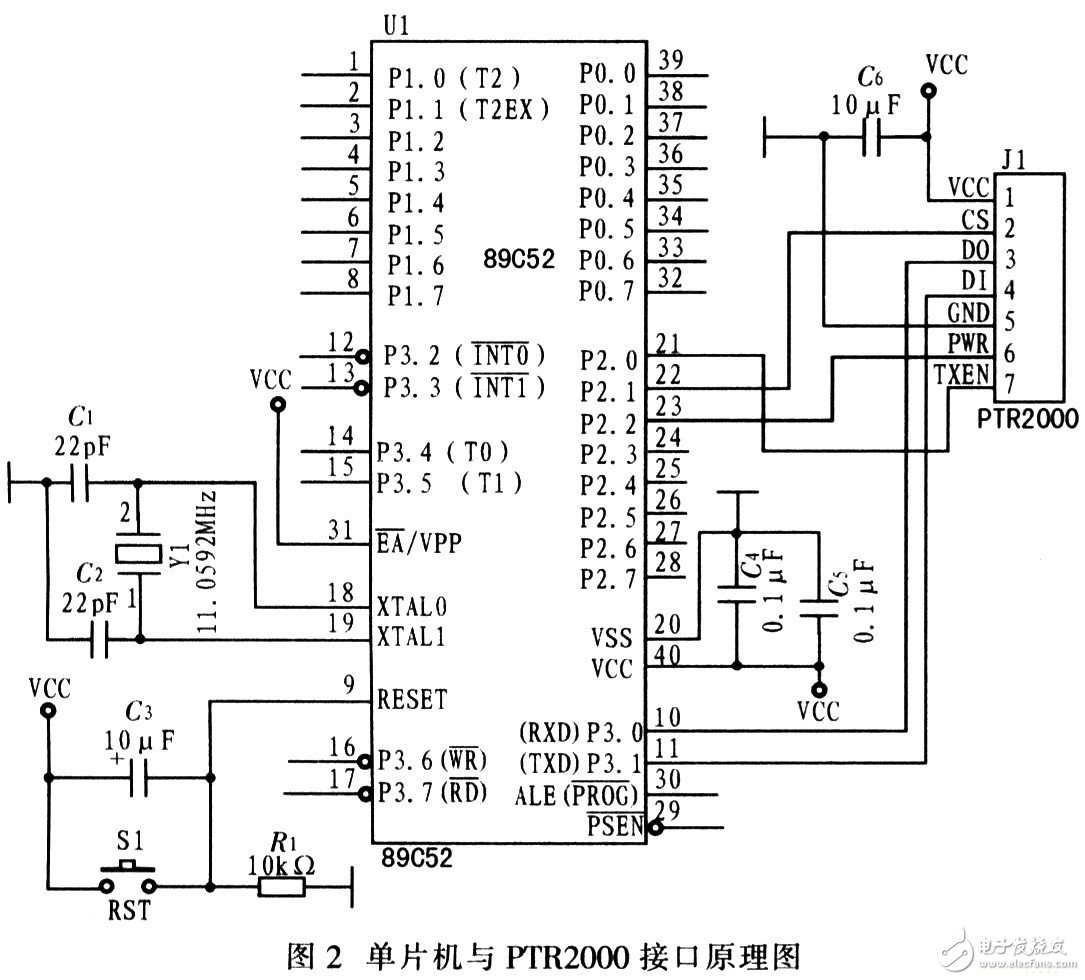

　　单片机时钟电路设计中，选择晶振频率11．059 2 MHz，约定PC机和单片机的通信速率为9 600 b／s，并选择相应电容与单片机的时钟引脚相连构成时钟回路。在复位电路设计中，采用复位引脚和相应的电容、电阻构成复位电路。单片机与PTR2000接口原理电路如图2所示。

　　

　　在图2中，AT89C52单片机主要完成数据的采集和处理，向PTR2000模块发送数据，并接收由PC机通过PTR2000传送的数据。和单片机相连的 PTR2000模块主要将单片机的待传数据调制成射频信号，再发送到PC机端的PTR2000模块，同时接收PC机端的PTR2000模块传送的射频信号，并调制成单片机可识别的TTL信号送至单片机。单片机的RXD和TXD引脚分别和PTR2000的DO和DI引脚连接，实现串行数据传输；决定 PTR2000模块工作模式的TXEN、CS、PWR 3个引脚分别和单片机I／O控制口的P2．0～P2．2相连，PTR2000工作时，由单片机中的运行控制程序实时控制其工作模式。

　　PC机与PTR2000接口电路的设计

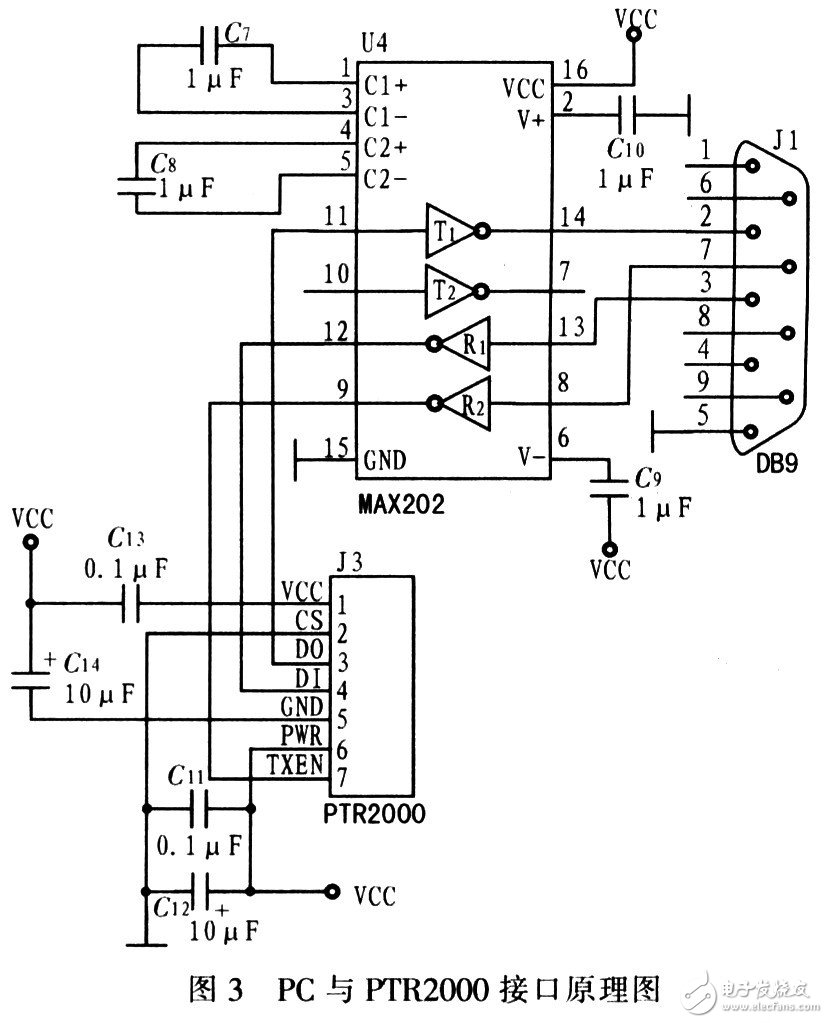

　　该接口电路设计首先需进行电平转换。PC机的串口支持RS-232标准，而PTR2000模块支持TTL电平，选择MAX232器件进行两者间的电平转换，接口电路如图3所示。PTR2000模块进行串行输入、输出，引脚DI、DO通过电平转换器件和PC机串口相连；PTR2000的低功耗控制引脚。 PWR接高电平VCC，即PTR2000固定工作在正常工作状态；频道选择引脚CS接GND低电平，即采用固定通信频道1，固定工作在433．92 MHz；PC机串口的RTS信号控制TXEN引脚，以决定PTR2000模块何时为接收和发射状态。PC机和串口的传输速率设定为9 600 b／s，和单片机保持一致。

　　

　　单片机无线通信系统设计基于PTR2000无线数据传输解决方案，可实现小于300 m的短距离通信，通过实验验证该无线数据传输系统运行良好，单片机控制得相当准确。在应用时将系统作为一个模块可方便地移植，以便构建更为复杂的无线通信网络，可应用于小型无线网络、无线抄表、小区传呼、工业数据采集系统、安全防火系统等领域，具有一定实用价值。
