直流电桥定义和使用技术方法详解以及如何使用电桥测量电容，电阻，电感

      直流电桥的定义

　　直流电桥，是指测量直流电阻或其变化量的电桥。直流电桥是以惠斯登电桥线路为基础，用精密合金绕线电阻为基准的更新换代产品。数字直流电具有数字万用表同样简便、快速、醒目的特点，还保持了惠斯登电桥准确、稳定、可靠的优点。

      直流电桥的使用方法

　　1.使用前，应首先将仪器置于水平位置，把检流计锁扣打开，观察指针是否准确地指在零刻度上，如有偏差，应用零位调节器把指针调至零位。

　　2.用较粗较短的连接导线，将被测电阻接入，并将接头拧紧。接头接触不良时，将使电桥难以平衡，甚至可能损坏检流计。

　　3.估计被测电阻大致的数值，以便选择合适的倍率，此时应充分利用各旋钮，使每只旋钮都有数可读（单臂电桥），使电桥易于平衡，保证被测电阻的准确度。

　　4.进行测量时，应先按下电源旋钮，经过一定时间后再按下检流计P按钮，此时，检流计开始向“+”或“-”偏转。如果向“+”的方向偏转，表示要增加比较臂电阻；反之，如果指针向“-”方向偏转，则应减小比较臂电阻。反复调节，使指针平稳准确地指在零位上，便可读取被测电阻数值，被测电阻数值为倍率数乘以测量臂电阻数。

　　5.测量完毕后，应断开检流计P按钮，再断开电源按钮，并将检流计锁扣锁上。有的检流计不装锁扣，在按钮断开后，自动将检流计短路，使可动部分在摆动时受到强烈的阻尼作用而得到保护。

     电桥测量电容，电阻，电感的方法

　　一、直流电桥

　　1. 电路

　　

　　2. 工作原理

　　当检流计 G 中无电流流过时，电桥达到平衡。

　　电桥平衡的条件为 R 1 R 4 = R 2 R 3

　　设 R 1 = R x 为被测电阻，则 Rx=（R2/R4）R3

　　测量时，先将比臂调到一定比值，然后再调节较臂直到 电桥平衡为止。

　　最常用的单臂直流电桥 （ 惠斯登电桥）用来测量约 1 W 到 0.1M W 电阻。

　　二、交流电桥

　　交流电桥用来测量电容和电感。

　　1. 电路

　　

　　2. 工作原理

　　交流电桥平衡的条件为 Z 1 Z 4 = Z 2 Z 3 ， 即 | Z 1 | | Z 4 | = | Z 2 | | Z 3 | ，ф１＋ф４＝ф２＋ф３。

　　为使平衡容易调节，常将两个桥臂设计为纯电阻。

　　（ 1 ）当选 Z 2 和 Z 4 为纯电阻时，则 Z 1 和 Z 3 必须同为电感性 或电容性。

　　（ 2 ）当选 Z 2 和 Z 3 为纯电阻时，则 Z 1 和 Z 4 必须一个为电感 性，而另一个为电容性。

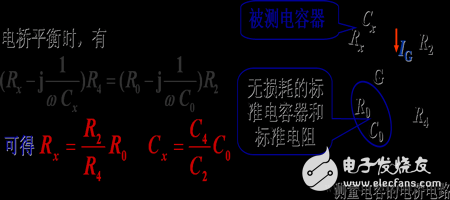

　　1.电容的测量

　　

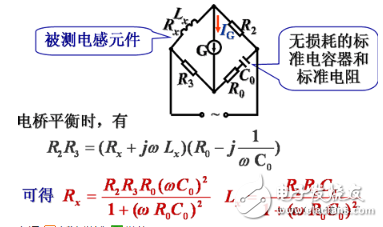

　　2. 电感的测量
