几个555定时器应用电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-18

简介555定时器具有成本低，性能可靠的特点，常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。本文带来了为大家带来555脉冲信号发生器电路原理图、555简单的延

555定时器具有成本低，性能可靠的特点，常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。本文带来了为大家带来555脉冲信号发生器电路原理图、555简单的延时电路以及555电子门铃电路原理图。

NE555脉冲发生器该信号发生器是一个基于NE555制作的。可用于实验用的信号源。电源电压为12V，最大工作电流为40mA，通过跳线设置可以输出1Hz-180KHz的频率范围。有电源指示灯。电路原理图如下图。

NE555脉冲信号发生器电路原理图

信号发生器跳线帽设置频率

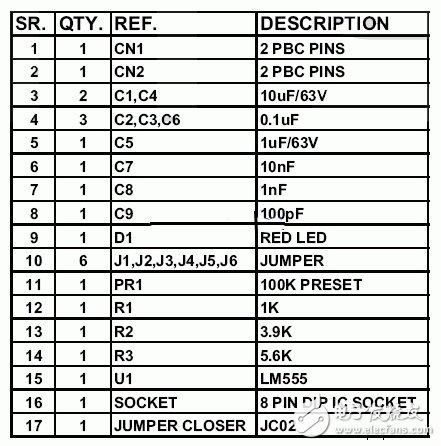

元件清单

PCB图
