单相电机的电容接线技术方法图解

　　 单相电机的电容接线方法
         单相电容电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串联了一个容量较大的电容器，当运行绕组和启动绕组通过单相交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场互相作用产生电磁场转矩，使电机旋转起来。

　　一般运行绕组（主线圈）线径较粗一点，启动绕组（副线圈）线径较细，用万用表量启动绕组比运行绕组的电阻值稍大一点儿。

　　单相电机启动原理分：1、电阻启动式（电冰箱电机等）；2、电容启动式（木工电刨电机等）；3、电容运转式（洗衣机、电风扇等）；4、电容启动运转式。

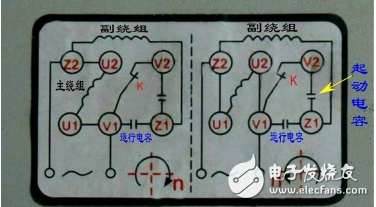

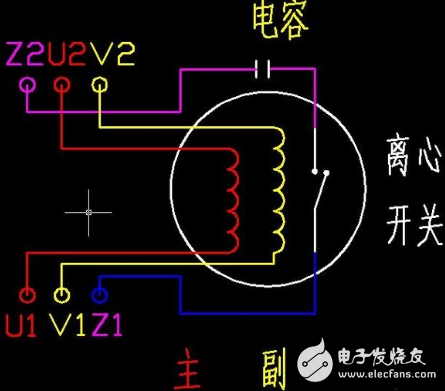

　　电容启动式电机在电机启动后电容就断电了，断电原理是在电机轴上有一个离心开关，达到一定转速开关就断了，www.diangon.com如果断不开启动线包就会烧毁；电容运转式电机电容在电机启动或正常运转时都在工作、如果电容容量变小将造成电机启动困难，风扇转慢，风速降低故障。

　　

　　

　　

　　

　　

　　单相电容启动电机所用电容大小：

　　150---180W洗涤电机用12----14微法

　　120---150W洗涤电机用10----12微法

　　80----120W洗涤电机用www.diangon.com8-----10微法

　　60----70W 脱水电机用5-----6微法

　　30----60W 脱水电机用4-----5微法

　　总之，还要考虑一下是铝包电机还是铜线电机，是铝线电机，电容还要稍微大一点。

　　

　　

　　

　　

　　

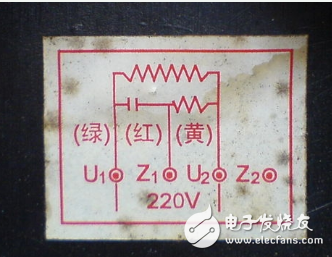

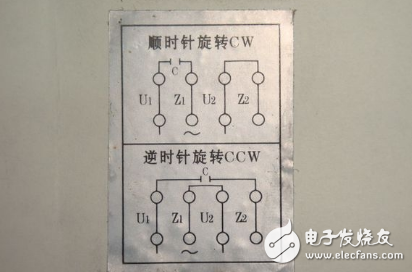

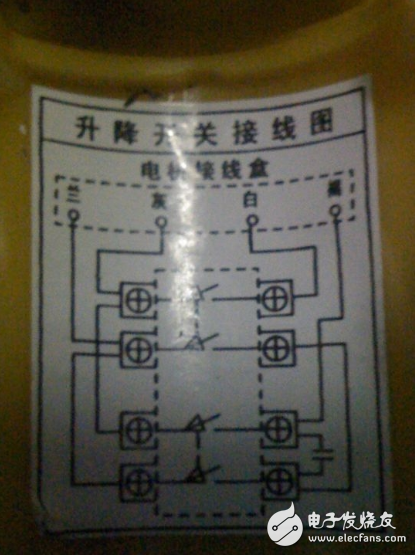

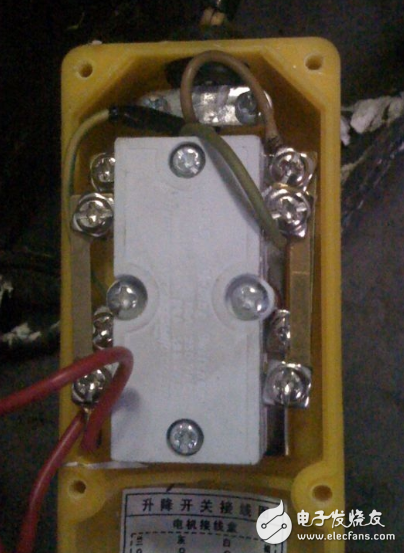

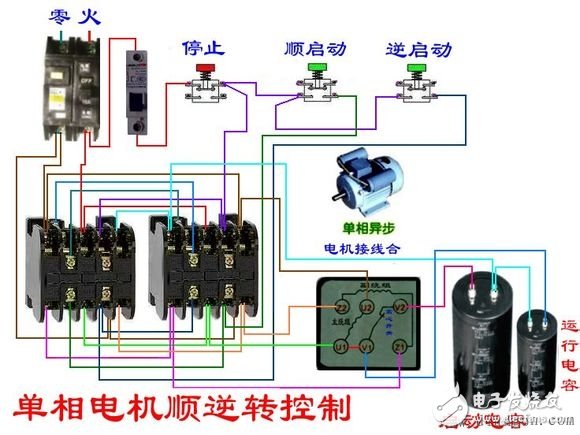

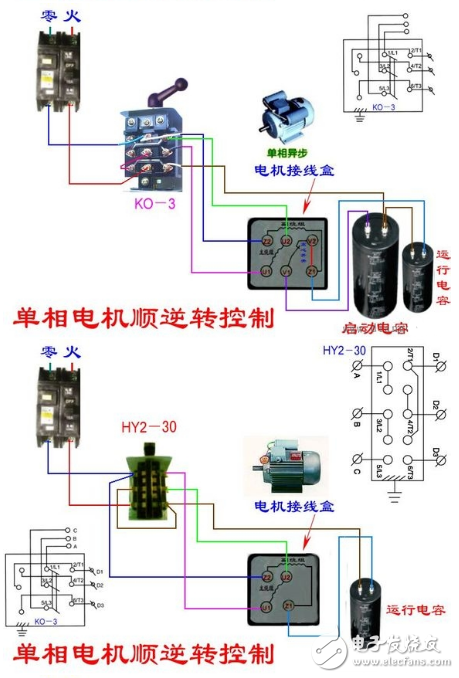

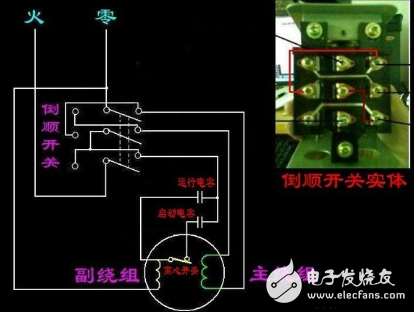

　　单相电滑轮的按钮实物及原理图：
