单相电机电容的作用以及电容的选择

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-18

简介单相电机电容的作用 单相电机电容的主要作用是启动和运行。 两个导体电极中间用绝缘隔开就构成了电容。其作用是电容器从电源取得能量的储能过程,在此过程也将电荷反回给电源

  单相电机电容的作用

        单相电机电容的主要作用是启动和运行。

  两个导体电极中间用绝缘隔开就构成了电容。其作用是电容器从电源取得能量的储能过程,在此过程也将电荷反回给电源,同时也产生了无功功率补偿。在单相电机上可用来帮电机起动或运转。

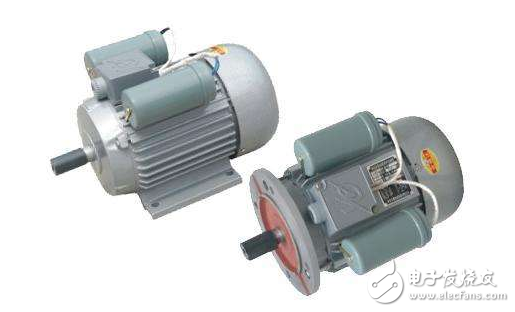

单相电机电容的作用以及电容的选择

  单相电动机产生的是椭圆磁场,因为不是旋转磁场,所以启动时不转。这时转子需用手扳动半圈,或由启动绕组加电容,使转子转过半圈开始切割磁力线,产生转子电流才开始正常旋转。还有运行电容电动机,电机启动后,电容不断开,他和启动绕组参与运行,等于增加一台小电动机的功率。

  单相电机启动电容的作用

  当单相电机定子绕组通过正弦电流时,电机产生一个交变磁场,这个磁场的强弱和方向随时间作正弦规律变化,但方位是固定的,这个磁场是交变脉动磁场。这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场,当转子静止时,这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩,使得合成转矩为零,所以电机无法旋转。当我们用外力使电动机向某一方向旋转时(如顺时针方向旋转),这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小;转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大,转子所产生的总的电磁转矩将不再是零,转子将顺着推动方向旋转起来。 要使单相电机能自动旋转起来,我们在定子中加上一个起动绕组,起动绕组与主绕组在空间上相差90度,起动绕组串接一个合适的电容,使得与主绕组的电流在相位上近似相差90度,就是分相。这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组,将会在空间上产生(两相)旋转磁场,在这个旋转磁场作用下,转子就能自动起动旋转起来。

    单相电机电容的选择

        可根据以下公式计算

  分相起动电容容量:

  C=350000*I/2p*f*U*cosφ

  式中:I---电流;

  f---频率;

  U---电压;

  2p---功率因数大取2,功率因数小取4;

  cosφ---功率因数(0.4~0.8)。

  分相起动电容耐压:

  电容耐压大于或等于1.42*U 。

  运转电容容量:

  C=120000*I/2p*f*U*cosφ

  式中:I---电流;

  f---频率;

  U---电压;

  2p---取2.4;

  cosφ---功率因数(0.4~0.8)。

  运转电容耐压:

  电容耐压大于或等于(2~2.3)*U 。

  双值电容电机的起动电容容量:

  C=(1.5~2.5)*运转电容容量。

  起动电容耐压:

  电容耐压大于或等于1.42*U 。

  单相电机电容器的容量可以用经验公式C=35000I/2PUfcos&算出

  如:某电机250W,供电AC220V则 I=250W/220V=1.2A

  C=35000x1.2/2x1x220x50x0.8=24uf

  可以选择350V30uf的电容。 通常选择耐压400V-450电容。

  运行电容C1=1950*IN/U1/COSφ。

  起动电容一般为工作电容的3倍左右,可根据起动时负载大小来选。如果是30uf的运行电容,那么可以选择150uf的启动.
