电机的星形接法和三角形接法有何不同？来看看图文详解

　　一、三角形接法与星形接法

　　把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

　　三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

　　

　　三相电源的联接方式有Y形和△形两种。

　　星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端；三角形接法指将三相绕组首尾互相连接，三个端点为电源端；无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V的代替的。

　　因为三相交流电的三相火线（ A、B、C）虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。

　　二、三相电的星形接法

　　对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。当三相负载平衡时，即使连接中性线，其上也没有电流流过。三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

　　星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

　　

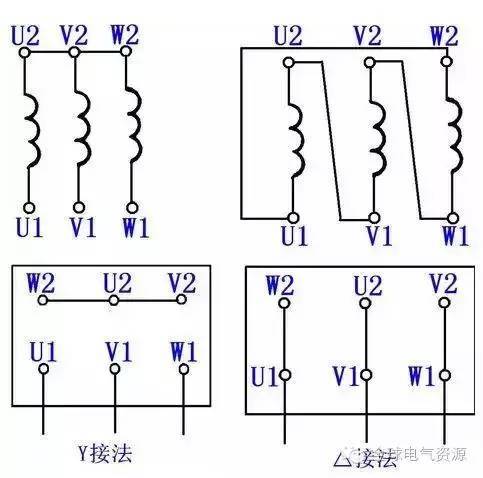

　　三、电机两种接线方法图

　　

　　从上图可以看出，上下桩依次联结是三角形，上面三根桩接一起是星形，如电机无接结盒

　　第一相绕组头尾标上1.4

　　第二相绕组头尾标上2.5

　　第三相绕组头尾标上3.6

　　星形接法：456接一起，123接电源

　　三角形接法：1联结6，2联结4，3联接5，成为电机的三根出线

　　四、说明

　　（1）电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍

　　（2）电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

　　（3）需要注意的是本来星形接法的电机不能接成三角形，（如果接成三角形，这时相电压升高到约1.73倍，长时间运行必然烧毁电机）。

　　（4）同样本来三角形接法的电机不能接成星形，（如果接成星形，这时相电压降低到约1.73倍，达不到正常功率，如果带额定负载，那么这时属于过载状态，时间一长也必然烧毁电机）。

　　（ 5）在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。

　　（ 6）为什么较大功率电机都接成三角形，好处是轻载启动时，为了方便降压启动（启动时接成星形，运行时换接成三角形，电机启动时间极短接成星形没关系，好处是启动电流可以降低到1/3等。

　　星型接法相电流等于线电流，线电压是相电压的根号3倍， 三角形连接，线电压等于相电压，线电流是相电流的根号3倍，对于三相对称负载接成某种连接。

　　

　　五、两种接法的对比

　　（1）三角形接法：有助于提高电机功率，缺点，启动电流大，绕组承受电压（380V）大。增大了绝缘等级。

　　（2）星型接法：有助于降低绕组承受电压（220V），降低绝缘等级。降低了启动电流。缺点，电机功率减小。 所以，小功率电机4KW以下的大部分采用行星接法。大于4KW的采用三角形接法。

　　三角形接法的电机在轻载启动时采用Y-△启动，以降低启动电流！轻载是条件，因为Y接法转矩会变小，降低启动电流是目的，利用Y接法降低了启动电流！三角接法功率大，启动电流也大，星接法功率小，启动电流也小。
