电感线圈与电容并联电路详解

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-18

简介电流谐振现象实际是不可能得到的,因电感线圈总是存在电阻的,则电路就变成了混联,谐振现象也就较为复杂。 1.谐振条件与谐振频率 当电路发生并联谐振时,电路两端电压 与总电

  电流谐振现象实际是不可能得到的,因电感线圈总是存在电阻的,则电路就变成了混联,谐振现象也就较为复杂。



电感线圈与电容并联电路详解

  1.谐振条件与谐振频率

  电感线圈与电容并联电路详解



  电感线圈与电容并联电路详解

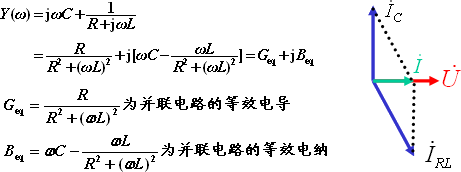

  当电路发生并联谐振时,电路两端电压 与总电流 同相位,此时Beq= 0。

  电感线圈与电容并联电路详解

  谐振条件:电感线圈与电容并联电路详解

  谐振频率:电感线圈与电容并联电路详解

  电感线圈与电容并联电路详解

  上式表明,此电路发生并联谐振是有条件的,参数不合适可能不会发生谐振。在电路参数一定时,改变电源频率是否能达到谐振,要由下列条件决定:

  电感线圈与电容并联电路详解

  电感线圈与电容并联电路详解

  当电路发生谐振时,电路相当于一个电导(或电阻):

  电感线圈与电容并联电路详解

  电容可以调节时,情况有所不同。

  由可看出,不论R、L、ω为何值,调节电容C总能达到谐振。

  电感线圈与电容并联电路详解

  电感线圈与电容并联电路详解

  电感线圈与电容并联电路详解

  电感线圈与电容并联电路详解

  电感线圈与电容并联电路详解

  谐振时等效阻抗即并联谐振阻抗 R0 为:

  电感线圈与电容并联电路详解

  2.电感线圈与电容并联电路的特征

  (1)电阻呈高阻抗,且为纯电阻。

  电感线圈与电容并联电路详解

  整个电路相当于一个电阻,用R0表示,则

  电感线圈与电容并联电路详解

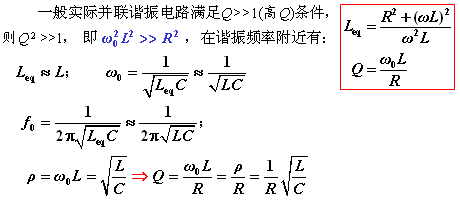

  Q》》1时,R0 》》 R。实际并联电路在谐振频率附近呈现高阻抗值。

  (2)当电流源供电时,电路两端呈现高电压。

  (3)电感、电容支路的电流值接近相等,且为总电流的Q倍。



  谐振时

  电感线圈与电容并联电路详解

  电感线圈与电容并联电路详解

  电感线圈与电容并联电路详解

  (4)当电压源供电时,电路端口的总电流最小

  收音机的原理是把天线接收到的高频信号经检波(解调)还原成音频信号,送到耳机变成音波。因空间有很多不同频率的无线电波,为设法选择所需要的节目,接收天线连接到一个选择性电路(即带通滤波器),把所需要的信号挑选出来,并把不要的信号滤掉,以免产生干扰。选择性电路的输出是选出某个电台的高频调制信号,还需要通过解调把它恢复成原来的音频信号,送到耳机或扬声器。

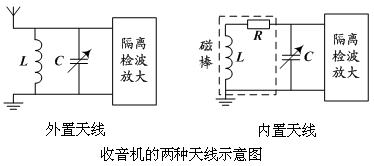

  常见的收音机天线有两种:外置天线和利用内置磁棒上的线圈作为天线。

  电感线圈与电容并联电路详解

  对于利用外置天线接受信号的电路,通过天线接受到的信号可看成一个电流源信号。由于后面的隔离电路入端电阻一般很大,故忽略它对信号选择电路的影响。

  电感线圈与电容并联电路详解

  对于利用内置磁棒作为天线的电路,外面的高频信号在磁棒上感应出的是一个电压源,同样可以忽略后面电路对选择电路的影响。

  电感线圈与电容并联电路详解
