简介直流电机(direct current machine)是指能将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。它是能实现直流电能和机械能互相转换的电机。当
直流电机(direct current machine)是指能将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。它是能实现直流电能和机械能互相转换的电机。当它作电动机运行时是直流电动机,将电能转换为机械能;作发电机运行时是直流发电机,将机械能转换为电能。
直流电机的换向
旋转着的电枢某元件从一个支路转换到另外一个支路时,元件中的电流变化的过渡过程称为换向过程。
换向过程分析

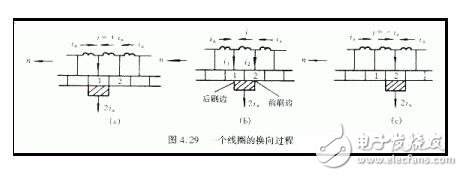

电刷是支路的分界线;我们研究电刷与1、2片换向片分别和同时接触时的情况。
换向刚开始时,元件仍属于右边支路,其电流为+ia(右→左);
处于换向过程中时,元件被电刷短路,电流大小和方向处于变化的过程中;
换向结束时,元件进入左边支路,其电流已经由+ia变为-ia(左→右)。
一个元件的电流换向过程所需的时间就称为换向周期Th,即一个换向片通过电刷所用的时间。换向元件的电流从+ia变到-ia所用的时间即为一个换向周期。Th=0.5~2ms
换向问题十分复杂,换向不良会在电刷与换向片之间产生火花。当火花大到一定程度时可能损坏换向器表面,从而使电机不能正常工作。
产生火花的原因除电磁原因外,还有电化学、工艺、电热等因素,至今尚无很成熟的理论。
换向元件中的电势
1.电抗电势 ex
一般, 换向周期非常短暂,电流的变化会在绕组元件中产生自感和互感电势,两者的合成电势称为电抗电势,用ex表示。
根据楞次定理,电抗电势的性质总是阻碍线圈中电流的变化,亦即ex的方向企图与换向前的电流方向相同。或者说电抗电势是阻碍换向的。
电抗电势大小反比于换向周期。
2.电枢反应电势 ea
换向元件切割电枢反应磁场,从而产生了电枢反应电势。其方向与ex相同,即其性质也是阻碍换向的。其大小为: Ea=2Wy Ba l va3.换向极电势 eK
换向极电势是由于换向元件切割换向磁极感应的电势,换向磁极是为改善换向而设置的。其方向企图与换向后的电流方向相同,或者说换向极电势是帮助换向的。
影响换向的因素
电磁因素:电抗电势和切割电势阻碍换向。机械、化学、材料等原因
机械方面的原因如:换向器偏心、片间绝缘凸出、某个换向片凸出、电刷与换向器表面接触不好等等;化学方面:高空缺氧、缺水、某些化工厂的电机,都可能破坏换向器表面的氧化亚铜薄膜而产生火花。
改善换向的方法

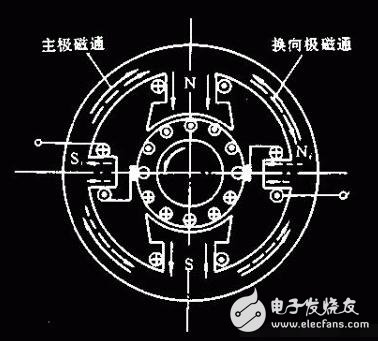

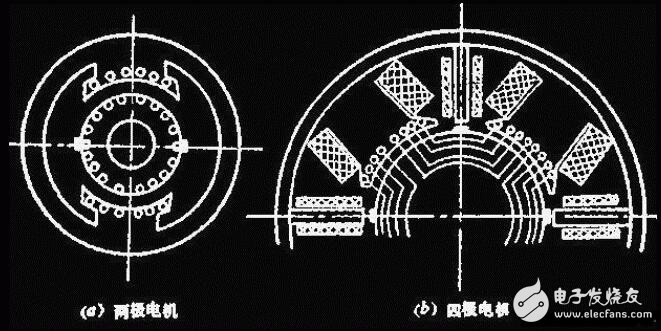

1.装换向极:在换向元件处产生一个磁势以抵消该处的电枢反应磁势。再产生一个磁密,换向元件切割该磁密时产生一个能抵消电抗电势的电势。换向极绕组应与电枢绕组串联。
换向磁极的极性判断原则: 对直流发电机是:顺转向看与主极极性相同; 对直流电动机是:逆转向看与主极极性相同。
2.装补偿绕组:装置在磁极表面的槽内,产生抵消电枢反应的磁势,与电枢绕组串联。
3.移动电刷位置:对于未装换向极的小型串励直流电机,把电刷从几何中性线(与处于几何中性线处的导体接触)移动一个适当的小角度,使得换向元件产生的感应电势与换向后的电流方向相同。但是电刷移动后,会产生直轴去磁电枢反应,导致电压有些降低、转速稍有升高,可能引起运行不稳定,故此方法旨在小容量电机中采用。
判断电刷移动的方向: 对直流发电机是顺转向移动一个小角度;
对直流电动机是逆转向移动一个小角度。
空载时直流电机的磁场
直流电机的磁通路径

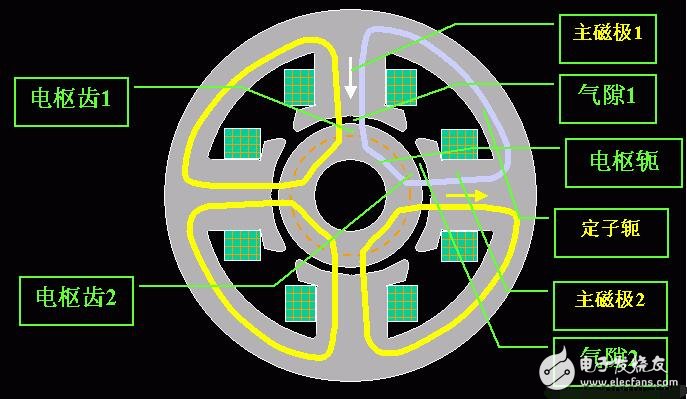

磁路从主磁极1出发经气隙1-电枢齿1-电枢轭-电枢齿2-气隙2-主磁极2-定子轭--主磁极1。
空载磁通密度波形
空载时电枢电流为0,气隙磁场是由励磁电流单独决定。
磁极面下气隙较小且均匀,磁密较强且均匀。
极面外,气隙迅速增大,磁密也迅速减弱,几何中性线处磁密为0。
空载气隙磁密沿电枢外圆的分布用函数B0(x)表示;分析可知它是平顶波。
气隙磁场
空载磁场是在无载情况下(即电枢电流为零),励磁绕组中通入电流后由励磁磁动势单独建立的磁场。
空载时主磁场分布情况及计算方法已在第一节至第三节中介绍。

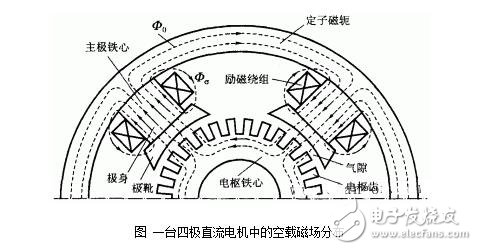

空载时主磁场的磁通分两部分,即主磁通和漏磁通。

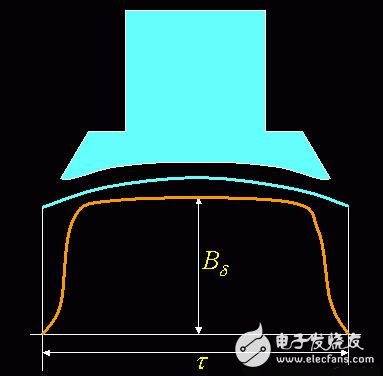

由于磁极极靴宽度总是小于极距,在极靴下气隙较小,所以极靴下沿电枢表面主磁场较强,极靴以外,气隙加大,主磁场明显削弱,在两极间的几何中性线处磁密为零。气隙磁场磁密分布波形为一礼帽形,如下图:
