TLV3501滞回比较器电路设计

　　本文以TLV3501滞回比较器电路设计为示例，简单为您讲解滞回比较器电路设计的方法与思路，希望对您设计比较器电路有所帮助。

　　什么是滞回比较器?

　　滞回比较器：又称施密特触发器，其抗干扰能力强，如果输入电压受到 干扰或噪声的影响，在门限电平上下波动，而输出电压不会在高、低两个电平间反复的跳动。

　　滞回比较器电路图：

　　

　　滞回比较器电路设计理论分析及计算：

　　输入电压UI经电阻R1加在集成运放的反向输入端，参考电压UREF经电阻R2接在同向输入端，此外从输入端通过电阻RF引回同向输入端。电阻R和背靠背稳压管VDZ的作用是限幅，将输出电压的幅度限制在±UZ。

　　利用叠加原理可求得同向输入端的电位为:

　　

　　若原来U0=+UZ，当UI逐渐增大时，使U0从+UZ跳变为-UZ所需的门限电平用UT+表示，由上式知

　　

　　若原来的U0=-UZ，当UI逐渐减小，使U0从-UZ跳变为+UZ所需的门限电平用UT-表示，则

　　

　　由R=30kOhm,R2=20kOhm,UREF=6V,带入以上公式可以得到,UT+=5V,UT-=2V,即当UI增大时，在UI=5V时U0发生跳变，而当UI减小时，则在U0=2V时发生跳变。输出波形为矩形波。

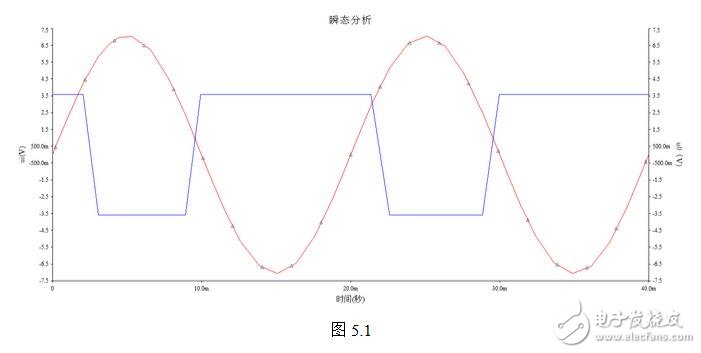

　　滞回比较器设计仿真结果分析，如下所示：

　　

　　仿真分析：由RF=30kOhm,R2=20kOhm,UREF=6V,带入公式(1)(2)(3)可以得到,UT+ =5V，UT- =2V，即当UI增大时，在UI=5V时U0发生跳变，而当UI减小时，则在U0=2V时发生跳变。输出波形为矩形波

　　得出结论：滞回比较器效果显著，所测得数值与理论计算数值误差在实验范围之内，是有效的实验。
