TLV3501过零比较器电路设计

　　本文以TLV3501过零比较器电路设计为示例，简单为您讲解过零比较器电路设计的方法与思路，希望对您设计比较器电路有所帮助。

　　过零比较器电路

　　过零电压比较器是电压比较电路的基本结构，它可将交流信号转化为同频率的双极性矩形波。常用于测量正弦波的频率相位等。

　　过零比较器电路图，如下图所示：

　　

　　过零比较器电路设计方法与步骤：

　　下面自行设计过零电压比较器电路，反相输入端接地，同相输入端接1kHz、1V正弦波信号，测量并绘制输出波形和电压传输特性曲线。

　　设计下图电路

　　

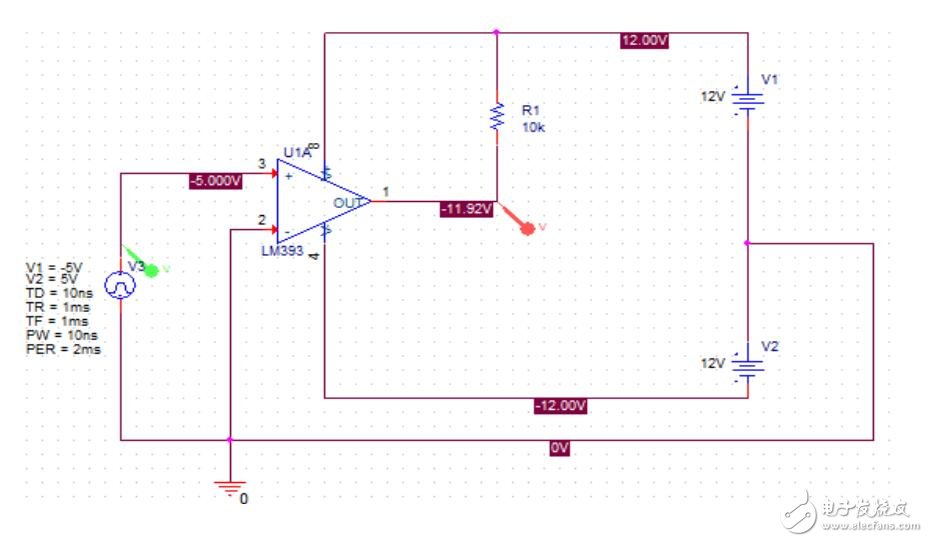

　　(1) OrCAD仿真

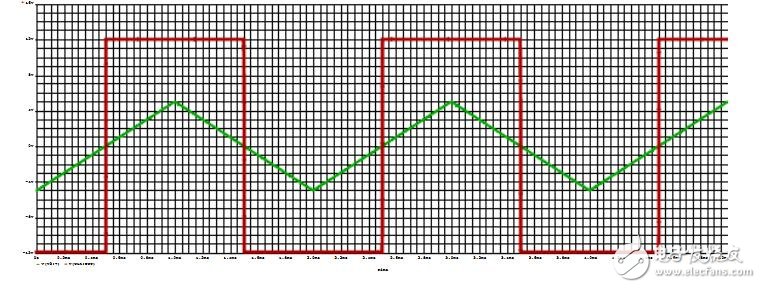

　　扫描设置与结果如下：

　　

　　

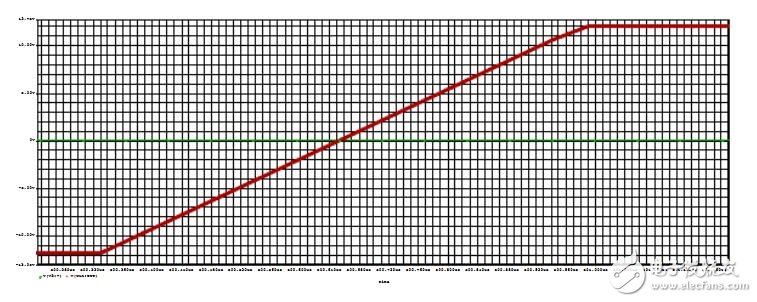

　　为了测量上升时间，对图像局部放大

　　

　　上升时间为0.66us

　　(2) 搭建电路

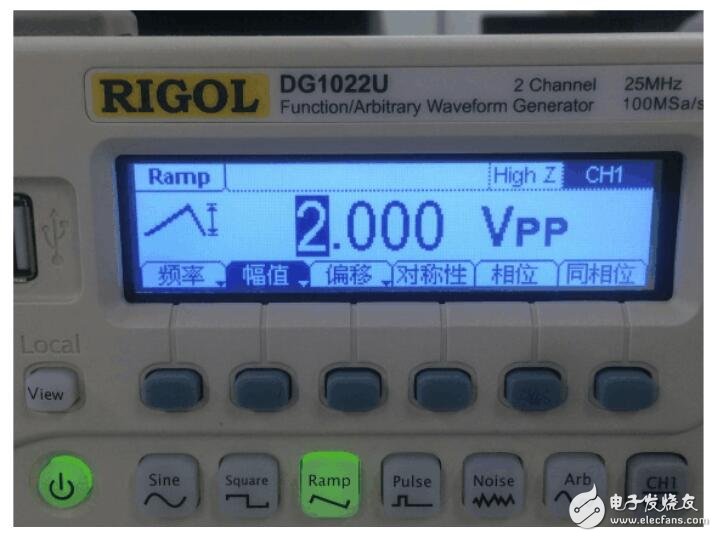

　　信号源设置如下：

　　

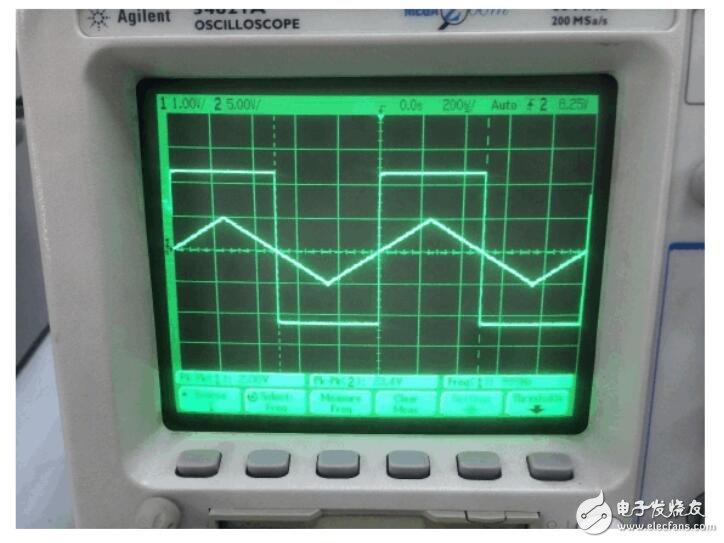

　　观察输出波形如下：

　　

　　用Measure测量该信号的上升时间为2.4us

　　最后加上一些比较器的相关知识，供大家学习参考。

　　比较器(也称电压比较器)与运算放大器的区别：

　　比较器看起来像是开路结构中的运算放大器，但比较器和运算放大器在电气性能参数方面有许多不同之处。运算放大器在不加负反馈时，从原理上讲可以用作比较器，但比较器的响应速度比运算放大器快，传输延迟时间比运算放大器小，而且不需外加限幅电路就可直接驱动TTL、CMOS等数字集成电路。但在要求不高情况下也可以考虑将某些运算放大器(例如：LM324、LM358、μA741、TL081、OP07、OP27等)当作比较器使用。

　　比较器的基本电压类型：

　　比较器的基本电路类型有：过零电压比较器、单门限比较器、正基准电压的单电源比较器，电流加法比较器，滞回电压比较器等。
