用TDA2822制作的立体声迷你小功放

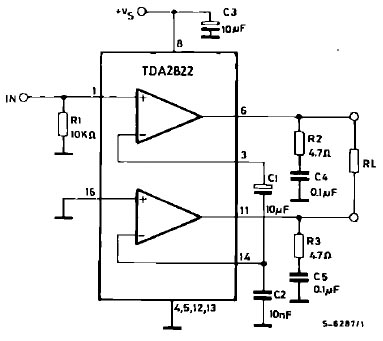

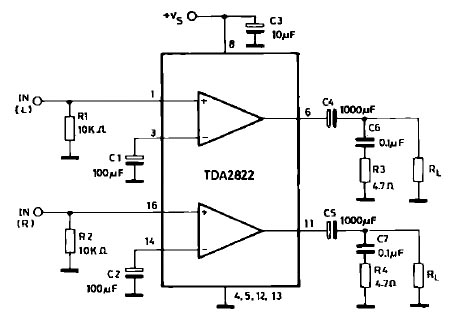

        TDA2822是ＳＧＳ公司生产的低电压小功率功放集成功放电路，由于价格极为低廉（几毛一块），线路简单，因此在低档收录机以及小音箱中广泛应用。         TDA2822采用双声道设计，其最大供电电压为１５Ｖ，最大电流１．５Ａ，最小输入电阻１００ＫΩ，当输入电压为９Ｖ，输出为４Ω时，频率为１ＫＨＺ时，输出功率为１．７Ｗ／声道。         TDA2822可以当MP3，随身式的VCD（DVD），收音机，单放机的功率放大器。本文将TDA2822做成单声道的和立体声的电路图分别介绍如下： TDA2822单声道功放 TDA2822双声道功放
