LM4730／4731具有静音／待机模式的立体声音频功率

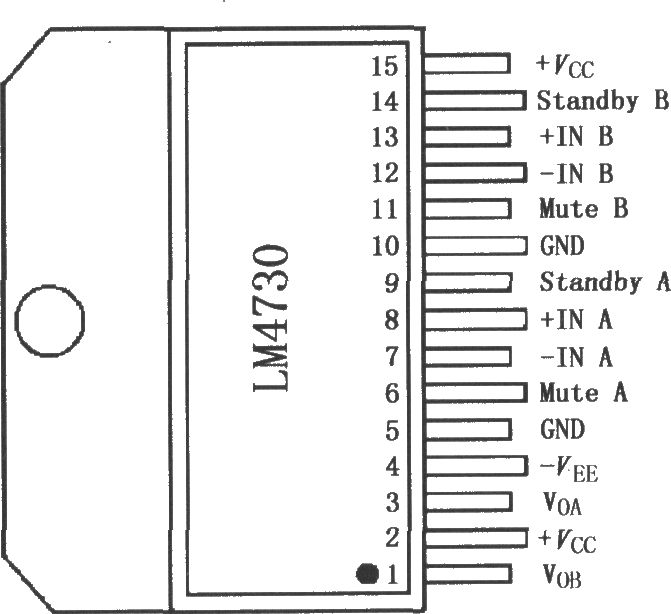

LM4730／4731是具有静音／待机模式的立体声音频功率放大器，LM4730的每个通道能够输出14W连续平均功率， LM4731的每个通道能够输出25W连续平均功率，带动4Ω或8Ω负载。在f=20Hz～20kHz范围内总谐波失真及噪声(THD N)低于10％。LM4730／4731的每个放大器有一个独立的平滑过渡渐现／渐隐静噪模式和节省功率的待机模式，可由外部逻辑控制。LM4730／4731有输出短路保护和热关断功能，当温度超过上限150℃时产生关断以保护电路；还有低电压锁定特性，用于抑制电源通断时的“喀、扑”声。LM4730／4731的工作电源电压范围宽，为±10V～±25V，允许使用低价格未经调整的电源。 LM4730／4731可用于高端立体声电视TVs、组成立体声电路、立体声组件、PC机附属扬声器、有源音箱等，其引脚排列如图所示。
