LM4700／4701具有静音／待机模式的音频功率放大器

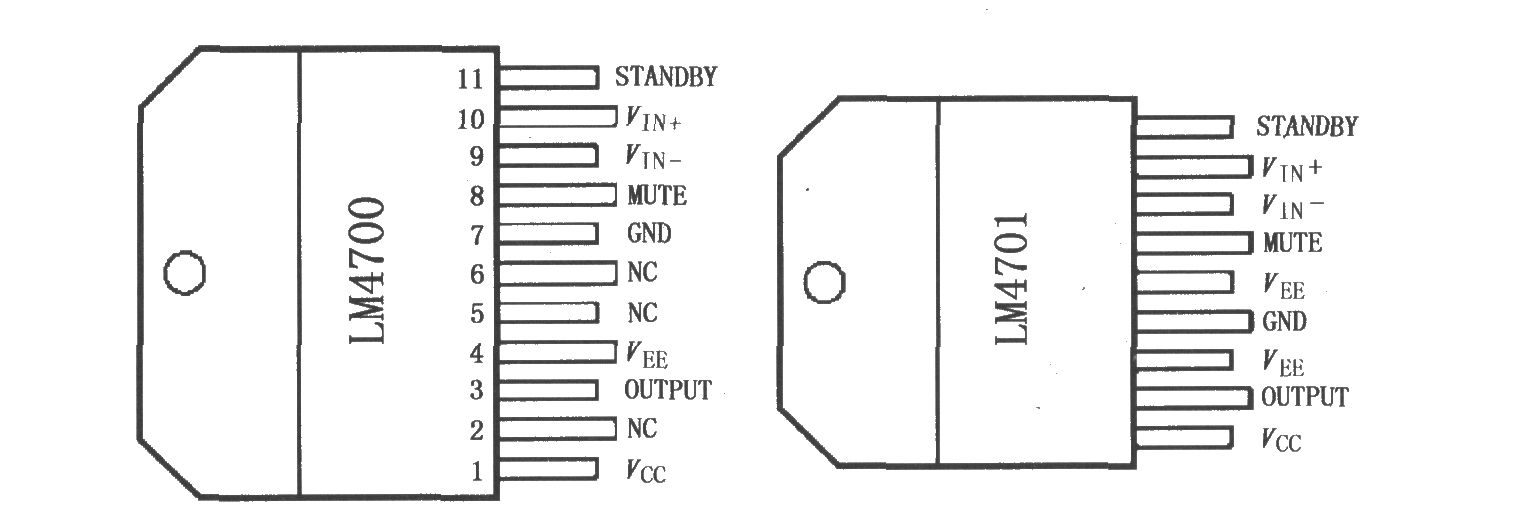

LM4700／4701是音频功率放大器，能够输出30w连续平均功率，带动8Ω负载，总谐波失真及噪声(THD N)低于0．1％。LM4700／4701有一个独立的平滑过渡渐现／渐隐静噪模式和节省功率的待机模式，可由外部逻辑控制。LM4700／4701利用其自身尖峰瞬间温度保护电路提供固有的动态保护区域(SOA)，使其性能等级高于离散混合放大器。LM4700为隔离11脚TO-220封装，LM4701为无隔离9脚TO-220封装。LM4700／4701可组成立体声电路和立体声组件，其引脚排列如图所示。
