自制小型电话程控交换机

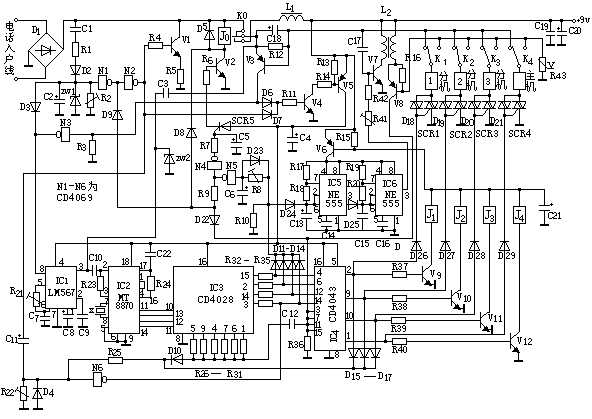

原理   外线打入电话时，振铃脉冲经C1、R1、D2对C2充电，稳压在6V，此电压使N1、N2反向，V1实现模拟摘机，同时启动V4、V5为IC1—IC4提供工作电源。这时外线可按下分机号码，拨号信号经IC2、IC3解码，触发IC4，使对应分机输出端为高电平，对应继电器吸合和对应SCR导通，IC5、IC6得电送出模拟铃音信号回线路(提示拨号端电话接通)和铃音电压供分机振铃，如打入的外线不知道有分机号或未按分机号，约4秒后，C11充电结束，N1输出低电平，禁止N5对IC4复位电平的控制，N6输出端转为高电平，触发IC4 14 脚，使 1 脚输出高电平，J4吸合，电话自动接入主机振铃。待分机或主机接电话摘机后，V8导通送出一个复位电平至IC4，所有继电器均复位，电话与外线接通。接通后，V3随之导通，N3翻转，卸放C2上电量关闭模拟摘机电路和释放C11上的电量，由于N1输出为高，允许N5进行控制，N5输出的高电平使 IC4处于复位状态，所以不用担心主机继电器会被N6触发导通。在拨分机号时，如发现有错只需按下除0~3以外其它数字键即可使IC4复位，实现重新拨打分机号。

主分机要进行内部通话时，摘机启动IC1~IC4的电源。长时间按某一分机号（主机号为“0”）则IC3的对应输出端为C6充电，约过数秒钟后（根据R8C6的时间常数，调整R8可设定按键时间为2~4秒）N5输出翻转为低电平，取消对IC4进行复位，则IC4输出端对应的分机继电器吸合，SCR5导通，J0随即吸合，使40V外线模拟摘机，禁止外线打入电话。K0转为内线通话模式，内线被叫电话振铃，通知有电话打入，被叫摘机，则IC4被V8复位，振铃停止。此间若要内部三方通话，只要通话的任意一机按下第三方的分机号即可（内部通话按第三方号码时，D8导通D22截止，不需要长时间按号），待第三方振铃后摘机就可实现“三通”。
内线拨打外线时，与正常无分机电话一样摘机拨号即可。由于R8、C6、D23的作用，短暂的拨号（如外线号中有主分机号0、1、2、3）不使N5输出由高电平转为低电平，IC4始终处于复位，对应继电器不会吸合，SCR5也截止，J0也不导通，不用担心拨号时会拨通分机。内线挂断后，V3截止，电路又回到等待状态。在外线呼内线无应答超时时，由R2C2限时约为45~60秒，自动将内线模拟摘机挂断；若无应答时未到此设定时间外线就先行挂机，则IC1检测到外线回送的挂机忙音信号，IC1 8 脚输出低电平将内线挂断。由于D18~D21的触发电压大于15伏，在分机通话时，其它分机将无法监听，起到有效的保密作用。
组装与调试
1. 图中标为可调的电阻最后装上，接上电话外线和9V电源，并上分机，用10K电阻从外线正极为C2充电，测量并调节R2使V1在C2通电后导通时间为45~60秒。
2.再次为C2充电，调节R21使锁相环电路IC1的频率与忙音频率一致（必须在外线有忙音时调试，否则重复），此时IC1 4 脚电压降为0V。
3.摘任意话机后V3和V5集电极都应有近9V电压。再按其它分机键，调节R8使按键时间为2~4秒后V2基极才有0.6V电压，同时对应分机继电器也吸合，V6应导通。
4.在R41上串一只2K电阻并调节R41使振铃声响亮适中。测量有振铃声的分机摘机后V8集电极是否有一脉动电压，否则换V8。调试完毕，蜡封可调元件即可投入正常使用。如没有合规格的可调电阻，可外接电阻调试，然后换成固定电阻。
使用与维护   该程控机是在有通话要求时才启动大部分电路的工作电源的。平时，在待机状态仅为N1~N6（CD4069）供电，电流为几μA，耗电极微，电源使用寿命长。因此，用较好质量的干电池做电源很方便实用。
内外线通话时，若外线要与另一分机通话，则内线电话拨另一分机号，待两内线主分机联系上后，挂断此内线电话，另一分机只要按动一次叉簧就可与外线连通。另一分机如无应答，原内线电话也只需拍动一次叉簧又可回复先前的通话状态。
元件除特别注时外，其余均为常规元件，可用小型化元件安装。
