红外线防盗报警器

介绍一种采用TX05C新型红外线对射感应模块制作而成的门窗防盗报警器。由于它是利用人眼不可见的红外线，组成无线监视区域，所以具有极强的保密性和可靠性，只要有人进人监视区域，人体势必会遮挡红外线光束，这时电路就会发出响亮的报警声，以引起值班人员的注意。本电路除用于门窗防盗报警外，也可用于围墙、栅栏及其他需要监视的场合。

电路原理

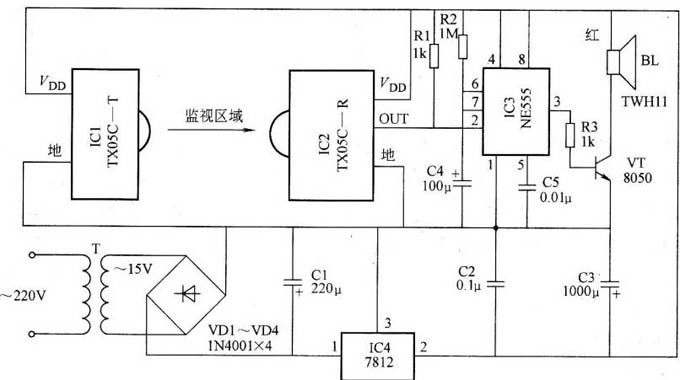

门窗红外线监视防盗报警器的电路原理图如图所示，其电路主要由红外发射和接收模块、时基集成电路、报警扬声器及电源电路几部分组成。

电源电路由变压器T、整流二极管、三端稳压集成器IC4等部分构成，输出稳定12V直流电压供整个电路用电。ICl为红外发射模块，内部由电源管理器件，密码集成电路，红外线调制电路和中功率红外发射二极管等组成，通电后模块正前方透镜小孔即向外发射经密码集成电路调制的红外线。IC2为配套的红外线接收模块。当无人进人监视区域时，IC2接收到IC1发射的红外线，输出端OUT模块内部的晶体管截止，为高电平，此时由时基集成电路IC3组成的单稳态电路处于复位状态，3脚无输出，报警扬声器BL无声。如有人进人监视区域，就会阻挡IC1发出的红外线，只要IC2一旦没有收到红外指令，OUT端内部的晶体管导通，即IC3的触发端2脚受到低电平触发，单稳电路立即翻转进人置位状态，3脚输出高电平，VT导通，BL得电工作，就会发出响亮的报警声响。此时12V正电源通过R2向C4充电，约经2min后，阑值端6脚电平上升到2编/3时，IC3复位，3脚输出低电平，电路就回复到原先的静止状态。

由图分析可知，只要有人进人监视区域，电路就会发出将近2min的报警声响，足够引起值班人员或人们注意。

元器件选择

IC1、IC2宜采用天津特新电子厂开发生产的TX05C-T与TX05C-R新型对射式红外发射、接收模块。TX05C-T模块组件的正前方有一小孔。内装有一片光学玻璃，红外光束就从此向外发射。模块组件的后部是发射指示灯和电源引线。当模块通电发射时，该指示灯点亮。电源线采用屏蔽线连接，芯线为电源正极，屏蔽层网线为电源负极。TX05C-R接收模块组件正前方的小孔为红外线接收窗，在其内部两侧各设置有状态指示灯，当模块未接收到有效信号时，红色指示灯点亮；收到信号时，绿色指示灯点亮。输出电缆线为双芯屏蔽线，其中红色芯线接电源正极，白色芯线为信号输出端OUT，屏蔽层网线为电源负极。IC3可

用NE555等时基集成电路，IC4为LM7812三端稳压集成电路。

VD1一VD4为I N4001型硅整流二极管。VT采用8050型硅中功率晶体管，要求电流放大系数β＞100.

BL采用自带声源的报警扬声器，如工作电压为DCI2V的TWHl 1型等，通电即可发出响度达120dB的报警声。在接线时应注意扬声器引线的正、负极性，红色引线应接电源正极端，不能接反。

T采用220V/15V, 5VA的优质电源变压器，要求长时间通电不发热。
