NE555学校响铃自动控制器电路

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介本电路工作原理：振铃——10分钟——振铃——45分钟课时——振铃——10分钟。本电路工作原理：振铃——10分钟——振铃——45分钟课时——振铃——10分钟IC1～IC4为触发延时电路，延

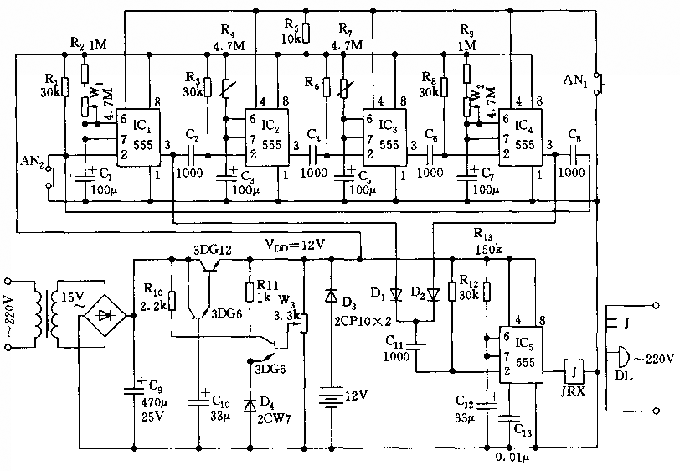

本电路工作原理：振铃——10分钟——振铃——45分钟课时——振铃——10分钟。本电路工作原理：振铃——10分钟——振铃——45分钟课时——振铃——10分钟 IC1～IC4为触发延时电路，延时时间可根据需要通过调节时间常数RC来校正。如IC1的延时td1=1.1(R2+RP1)C1，其余延时类同。
IC5为振铃时间定时控制电路，延时时间td5=1.1R13C12,约为10秒钟环形程序定时器IC1、IC4的输出，加至与门D1、D2，经过C11触发IC5，触发后，3脚呈高电平，将电铃DL电源接通。
