太阳能稳压电源

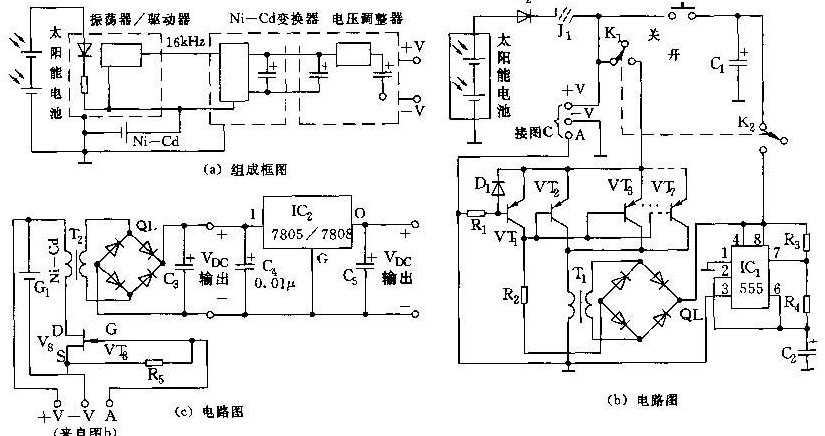

    如图a所示，利用4个太阳能电池输出1.96V电压，向1.25V、1Ah规格的Ni-Cd电池充电，然后将Ni-Cd电池的电池经过升压、整流，再馈送到电压调整部分，获得5～9V的直流电压。
    如图b所示，振荡器和驱动器的电路。将开关K1拨至“开”时，Ni-Cd电池DC输出供555多谐振荡器产生16KHz的脉冲方波，在IC1输出低电平时，VT1导通，使VT2～VT2的b极为高电平而全部截止；当IC1输出为高电平时，VT1截止，VT2～VT7全部导通。即VT2～VT7以16KHz的频率截止/导通，驱动升压变压器T1的初级线圈，次级经整流、滤波，使C1两端电压达到10V～16V,送至A端，即图c中MOS FET型管VT8的G极，变压器T2的初级通以16KHz的方波，其次级升压后，经整流、滤波后，空载电压可达17V，然后经IC2三端稳压后输出5V或9V，负载电流可达50～100mA.

    将开关K1拨至“关”位置时，太阳能电池受阳光照射后，对Ni-Cd电池充电。
