小麦收割机仓满提醒器电路图

　　电路工作原理

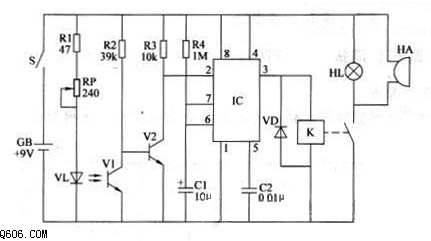

　　该收割机仓满提醒器电路由光电检测放大电路单稳态电路和声光报警电路组成，如图1所示。

　　电路中，光电检测放大电路由红外发光二极管VL、电阻器R1一R3、电位器RP、红外光敏晶体管V1和晶体管V2组成；单稳态电路由时基集成电路IC,电阻器R4和电容器C1、C2组成；声光报警电路由继电器K、二极管VD、指示灯HL和蜂鸣器HA组成。

　　在储粮仓内粮食未满仓时，VI接收到VL发射的红外光而导通，使V2截止，IC的2脚为高电平，3脚输出低电平，K处于释放状态，HL不发光，HA不发声。

　　当粮食装满仓时，仓内粮食将VL和V1盖住，V1因接收不到红外光而变为高阻状态，使V2导通，IC的2脚由高电平变为低电平，单稳态电路翻转，IC的3脚输出高电平，使K通电吸合，其常开触点接通，HL点亮，HA发出报警声，告知驾驶员粮仓已满。

　　调整RP的阻值，可以改变光电检测放大电路控制的灵敏度。

　　元器件选择

　　R1一R4选用1/4W金属膜电阻器或碳膜电阻器。

　　RP选用小型合成膜可变电阻器。

　　C1选用耐压值为16V的铝电解电容器；C2选用独石电容器或涤纶电容器。

　　VD选用1 N4007型硅整流二极管。

　　VL选用HG505型红外发光二极管。

　　vi选用3 DU5系列的红外光敏晶体管；V2选用59014或C8050、3 DG8050型硅NPN晶体管。

　　IC选用NE555型时基集成电路。

　　HL选用9V或12V红色指示灯。

　　K选用4098或JRX-13 F型9V直流继电器。

　　HA选用自带音源的9v蜂鸣器。

　　S选用小型拨动开关。

　　GB使用9v小容量免维护蓄电池。
