闲置的VCD机话筒前置放大器改装成耳机放大器

    MP3当道，VCD机风光已逝，但闲置的VCD可不能浪费，今天我们就用 声科S-9001B型VCD机前置放大器改装成耳机放大器。

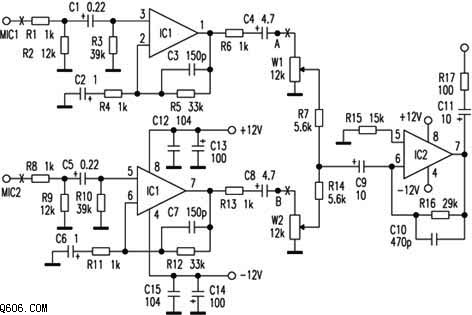

     电路如图，话筒信号由ｍｉｃ１、ｍｉｃ２插口分别经ｒ１、ｃ１及ｒ８、ｃ５送入ｉｃ１（ｊｒｃ４５５８）的③、⑤脚，放大后从①、⑦脚输出，经ｒ６、ｃ４及ｒ１３、ｃ８加到各自的音量电位器ｗ１、ｗ２上进行音量调节，两路信号经ｒ７、ｒ１４、ｃ９加至ｉｃ２混合放大后从ｉｃ２的⑦脚输出。电路采用＋１２ｖ电源供电。这部分电路单独设计为一块小线路板，和话筒插座一起安装在面板内侧，为改装提供了方便。把元件稍作改动便可改装成一个高保真耳机放大器，具体步骤如下：
    １、把图中“×”处铜箔割断，拆去ｃ１、ｃ５、ｒ４、ｒ１１、ｃ４、ｃ８不用。
    ２、把ｃ１、ｃ５由０．２２μｆ电容换用原ｃ９、ｃ１１ 的１０μｆ电容，ｒ４、ｒ１１由１ｋω电阻换用原ｒ７、ｒ１４的 ５．６ｋω电阻，ｃ２、ｃ６由１μｆ电容换成１００μｆ，ｃ４、ｃ８由４．７μｆ电容换成２２０μｆ；短接电阻ｒ６、ｒ１３。
    ３、利用原机的话筒音量电位器作耳机放大器的音量调节。取一段优质双芯屏蔽线从机内ａｖ板上接出ｒ、ｌ音频信号，分别接到ｗ１、ｗ２上端，电位器中心接头分别接到ｒ１、ｒ８作信号输入。如嫌音量太大，利用ｒ１、ｒ２及ｒ８、ｒ９做一个衰减电路，方法是将ｒ１、ｒ８阻值增大。
    ４、利用机上的话筒插口制作耳机插座。将其中一路话筒插座换成标准∮６．２５ｍｍ立体声耳机插座，将ａ、ｂ两点用短线分别与插座ｒ、ｌ接点相连。
    接下来就是试听，感觉音质不错。用此法改装无须增加很多元件，对原机的功能和美观没有不良影响，有兴趣的爱好者不妨一试。
