多输出晶体振荡器电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介如图所示。这个简单而又价廉的晶体振荡器主要是由A1的三个门、四个电阻、二个电容和一块晶体所组成。R1~R4将两个反相器偏置在线性范围内,并由晶体SJT连接在A1的4脚与1脚之间,用

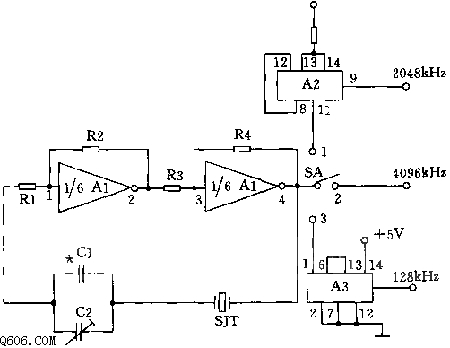

如图所示。这个简单而又价廉的晶体振荡器主要是由A1的三个门、四个电阻、二个电容和一块晶体所组成。R1~R4将两个反相器偏置在线性范围内,并由晶体SJT连接在A1的4脚与1脚之间,用以提供反馈回路,仅在晶体的基频上产生振荡。
其中,A1和晶体谐振SJT及C1、C2组成4096kHz的方波信号。将开关SA置于1接点,送至A2,经过A2的二分频后,获得2048kHz振荡信号;将开关SA置于3接点送至A3,经A3进行32分频后,得到128kHz振荡信号。调谐电容C1和C2,可使频率精确的调谐在中心频率上。
元器件选择:电容C1为15p(微调电容器)。电阻R1、R3为220欧,R2为560欧,R4为1.8k欧,R5为1k欧,其标称功率均为1/8W.集成电路A1为7404,A2为74LS74,A3为74LS393.石英晶体SJT为SW60A-4096kHz。开关SA为KNX(1X3)。
