输出稳定的正弦波信号源电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

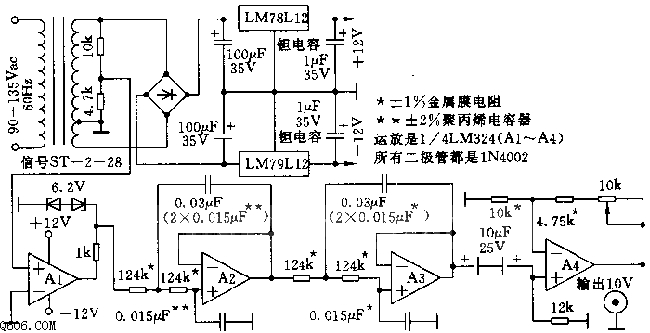

简介本文介绍一个新颖而简单的电路如图所示。首先利用一级运放比较器,产生一个恒定幅度的60Hz方波。 比较器的输出端有一对背对相接的6.2V齐纳二极管。接下是两级Sallen-key型低通滤波器
本文介绍一个新颖而简单的电路如图所示。首先利用一级运放比较器,产生一个恒定幅度的60Hz方波。
比较器的输出端有一对背对相接的6.2V齐纳二极管。接下是两级Sallen-key型低通滤波器,滤除所有谐波。电容耦合级放大器,隔断因限幅电路中不相等的齐纳电压所产生的直流分量,补偿滤波器的损耗,并且将输出幅度精确地校准到10V峰镇。结果得到一个高稳幅低失真的60Hz正弦波电压。在环境温度恒定的情况下,电源电压变化范围90~135V时,正弦波输出电压幅度变化不大于5mV。
元器件选择

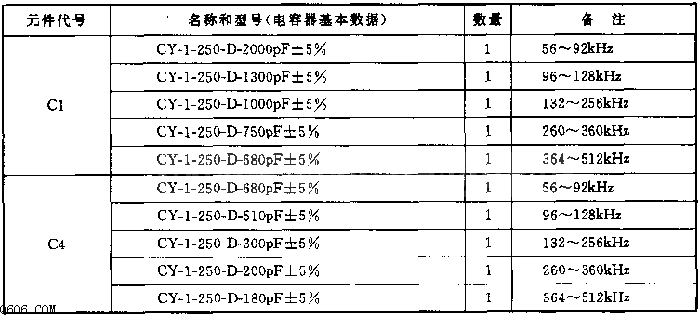

三极管VT1~VT4:3DG101C、B=65~85,VT5~VT6:3DG130B、B=85~115.石英晶体SJT:型号为101型石英晶体,晶体用t脚座即GZC7-F。电容器C1和C4的选择如表所示。
使用与调整
a、高频输出电平以及频率准确度在输出端Uo上,用高阻跨接测量,均应达到规定的技术指标。只要电路没有故障,输出电平总是能保证的,频率准确度的微调用电容C3来调整。
b、本高频振荡器各三级管的电压值为:VT1:Ue=5.8正负0.5V VT2:Ue=-6.3正负0.5V VT3、VT4:Ue=-10.6正负1V VT5:Ue=-2.9正负0.5V
