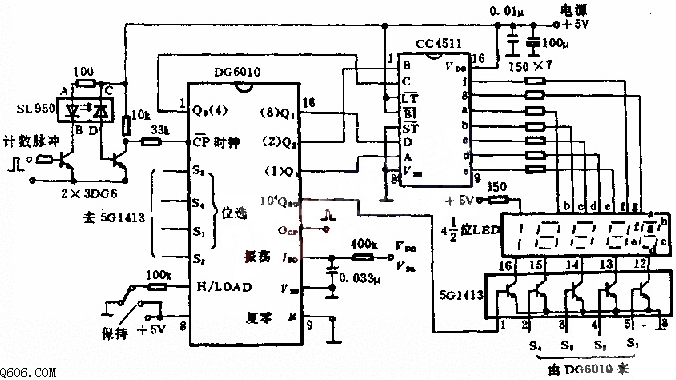

一个CMOS四位半十进制计数器电路图

  这是一个CMOS四位半十进制计数器，内有计数、锁存、逐位扫描输出电路、保护电路等。扫描速度可任意改变，只需要变更一只外接电容器即可，适用电源电压3～10V，静态耗电流小于1mA，计数频率范围从直流至数兆赫，采用DIP-16脚直插式封装。
  计数脉冲经高速光电二极管隔离器SL950耦合输入DG6010计数。6010送出BCD码通过CC4511B变换成7段驱动信号加到4位LED显示。该计数电路常用于各种仪表作面板计数计，例如量程计数、产品计数、流量计数、计时等。
