隔离放大器电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介该电路前级为有强负反馈的共射极电路,后级为射极跟随器,从而使输入阻抗为Z1=3.6M欧,而输出电阻仅为Z2=250欧。电路的工作频率为20~20000Hz,在低至2.5V输出电压时畸变因数也低于0

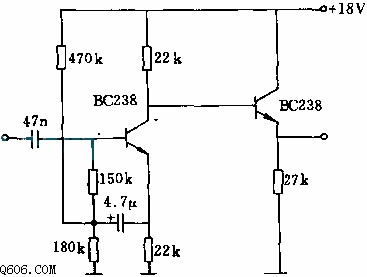

  该电路前级为有强负反馈的共射极电路,后级为射极跟随器,从而使输入阻抗为Z1=3.6M欧,而输出电阻仅为Z2=250欧。电路的工作频率为20~20000Hz,在低至2.5V输出电压时畸变因数也低于0.5%。
