电焊机节电控制电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介电路在焊条碰触焊件的瞬间,其电流互感线圈L的感应信号经整流、放大后使继电器K吸合,交流接触器KM吸合,向焊机提供380V施焊电源。当焊接停止数秒后,电路使交流接触器KM断开,切

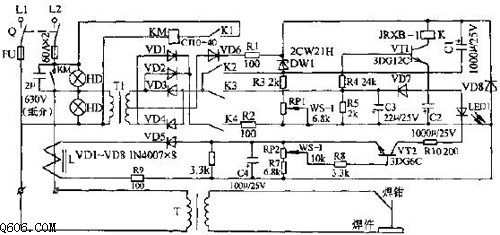

电路在焊条碰触焊件的瞬间,其电流互感线圈L的感应信号经整流、放大后使继电器K吸合,交流接触器KM吸合,向焊机提供380V施焊电源。当焊接停止数秒后,电路使交流接触器KM断开,切断焊机施焊电源。电路通过完成随时监测和响应焊机动态完成节能降耗功能。图中T1的匝数比为10:(1X2),L用0.23mm漆包线绕600匝,HD为380V氖泡灯。此电路可适用于BX系列的焊机。调节RP2可改变停止焊接时的KM断开时间。
