有线输入的无绳电话座机电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介该电路由声控转换开关、收发电路、模拟摘机电路等组成。B选用晶体管收音机的输出变压器。HTD选用直径27mm的压电陶瓷片。继电器J1、J2选用小型的9V继电器。发射接收组件选用RX5019和

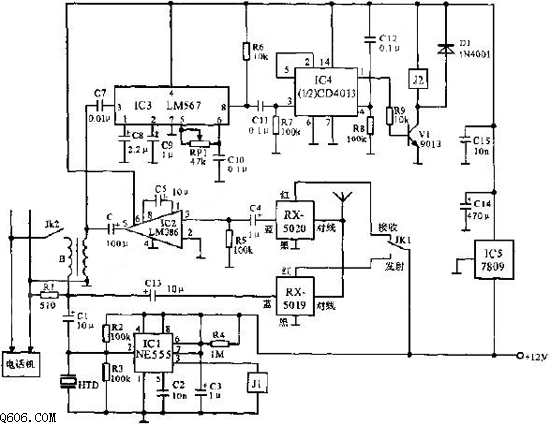

该电路由声控转换开关、收发电路、模拟摘机电路等组成。B选用晶体管收音机的输出变压器。HTD选用直径27mm的压电陶瓷片。继电器J1、J2选用小型的9V继电器。发射接收组件选用RX5019和RX5020.座机电源最好用12V、3A的稳压电源，座机在线可用专用的室外高架天线，也可用自制的半波同轴偶极天线；其余元件均按图中标注参数选择即可。
