USB信号产生电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

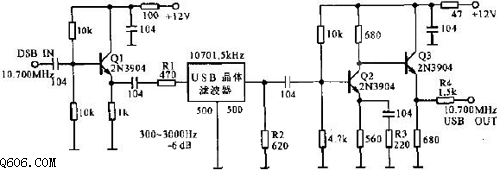

简介该图为输入10.700MHz DSB信号而输出为10.700MHz USB信号产生电路图。Q1为射随器；Q2为输入阻抗较大的共射极放大器；Q3为射随器作缓冲输出级。USB晶体滤波器只允许10.700MHz的DSB信号的上边带
