用pc串口读16个数输入通道电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介RS-232串口有4条输入线（1、6、8、9脚）被两个双4输入多路复用器（IC1和IC2）接受16通道输入，两条输出线（4、7脚）控制输入通道选择，每条线的允许PC在C程序控制下读4个输入通道。脚

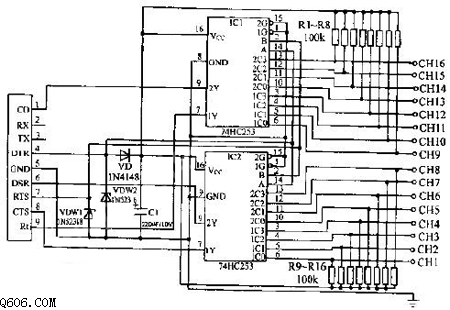

RS-232串口有4条输入线（1、6、8、9脚）被两个双4输入多路复用器（IC1和IC2）接受16通道输入，两条输出线（4、7脚）控制输入通道选择，每条线的允许PC在C程序控制下读4个输入通道。脚4通过VD为IC供电，并向C1充电。脚4为低电平时，C1保持向IC供电。VDW1、VDW2把输出电压限制在-0.6～+5.1V之间。
