集成触发器tdal024的静止开关电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

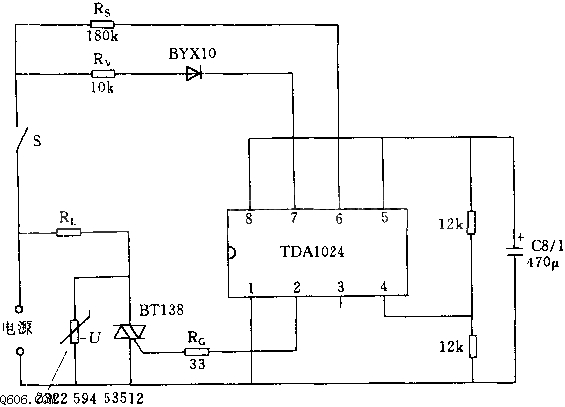

简介电路中开关S闭合后集成触发器TDA1024的电路接通。每当电网电压过零时就产生一个触发脉冲,使双向晶闸管导通,负载Rl流过全电流。而当开关S断开时负载中无电流。为了保护双向晶闸

  电路中开关S闭合后集成触发器TDA1024的电路接通。每当电网电压过零时就产生一个触发脉冲,使双向晶闸管导通,负载Rl流过全电流。而当开关S断开时负载中无电流。为了保护双向晶闸管,在其两端并联压敏电阻。该电路最大输出功率为1400W,如晶闸管采用BT139,则输出功率可至2000W,采用BTW41,输出功率可达5000W.
