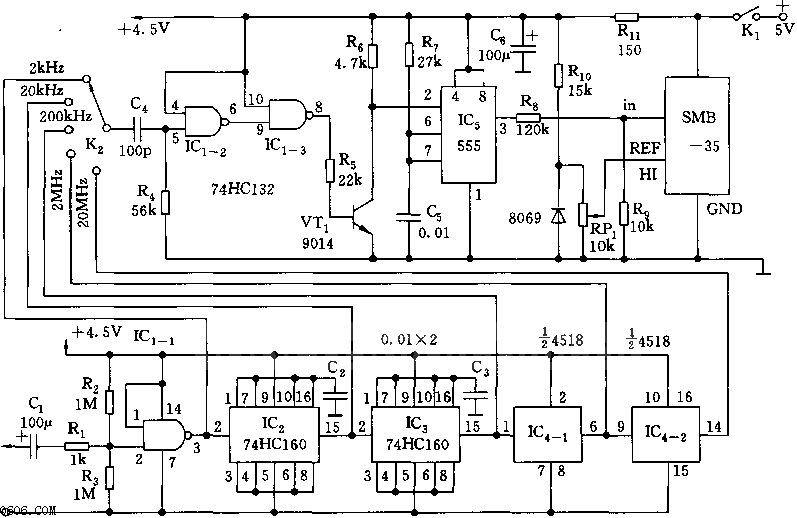

555 20mhz的3-1/2位数字频率计电路图

  频率计由频率-电压转换电路、触发脉冲产生器、分频器和3 1/2位数字面板表组成。
  IC1是高速TTL施密特触发器74HC132，输入信号经整形后送入四级10分频电路或触发器电路（由量程开关K2控制）。IC1、IC2、IC3及C4R4组成4us触发脉冲发生器。IC5（555）和R7、C5组成单稳态电路，3脚输出经过R8、R9和面板表内部0.01uF电容组成的积分网络后，转换成平均直流电压值，即由555输出的Vp脉冲峰值转换成Vp·t/T，t为脉宽，T为与输入频率f成反比的脉冲周期，或写成Vp·t·f。由于单稳电路的输出幅度和脉宽为定值，故平均输出电压只与频率成正比关系。当3 1/2位面板表基准电压值标定后，就可直接显示输入频率值了。

  本电路的量程分五档：2kHz、20kHz、200kHz、2MHz、20MHz。555单稳电路的脉宽取决于R7、C5的时间常数，图示参数对应的脉宽约为300us.
