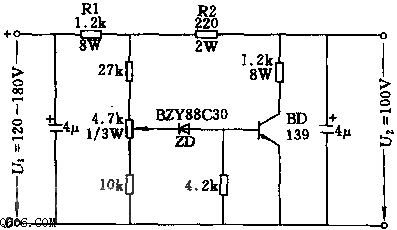

100v/10ma稳压电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介电路有空载保护和短时短路保护功能。如果要允许长时间短路，则必须加大电阻R1和R2的允许耗散功率，比如R1=1.2k欧，20W；R2=220欧，4W. 主要技术数据：输出电压：U2=100V；输出电流：I2

电路有空载保护和短时短路保护功能。如果要允许长时间短路，则必须加大电阻R1和R2的允许耗散功率，比如R1=1.2k欧，20W；R2=220欧，4W.
主要技术数据：输出电压：U2=100V；输出电流：I2=10mA；输入电压：U1=120～180V；散热器热阻：Rthk=20grd/W；输出电压变化量：输入电压U1=120～180V和额定负载时U2’=1V；U1=120～180V和空载时U2’=1.5V；输出电流I2=0～10mA（U1=常数）时U2’=1.5V；环境温度0u=0～60摄氏度时U2’=150mV/grd.
