5v,3a输出开关型稳压电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介LM2676是一开关型集成稳压器，可提供一个驱动能力达3A，可逐级下降的开关稳压器的所有功能，具有良好的线性和负载调节特性；使用一只低导通电阻的DMOS电源开关获得高输出效率；具

    LM2676是一开关型集成稳压器，可提供一个驱动能力达3A，可逐级下降的开关稳压器的所有功能，具有良好的线性和负载调节特性；使用一只低导通电阻的DMOS电源开关获得高输出效率；具有固定输出3．3 V，5 V和12 V电压，或调节输出三种型号。　

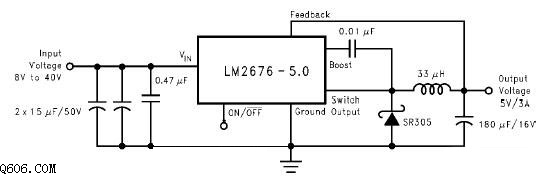

    如图为LM2676,组成的8V到40V输入，5V，3A输出的直流稳压电源电路。

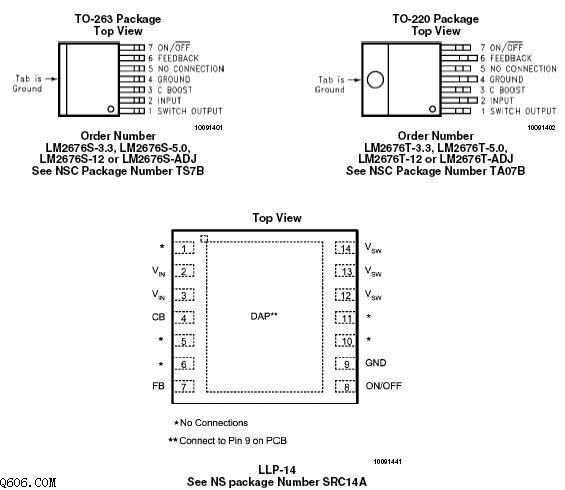

    图中所示为LM2676引脚图
