可编程的门电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介在功能输入端加逻辑“0”或“1”,就可以将此电路转变为与门或者或门。逻辑设计是用8个2输入端的与非门组成。若用一个二输入端的异或门(如TTL7486)来代替虚线框内的5个与非门,

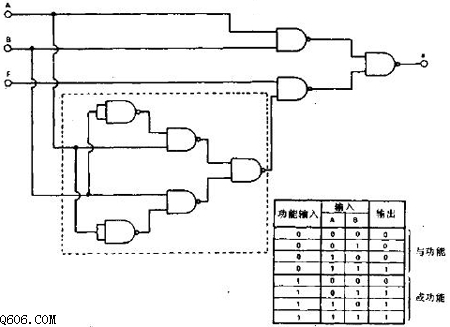

在功能输入端加逻辑“0”或“1”,就可以将此电路转变为与门或者或门。逻辑设计是用8个2输入端的与非门组成。若用一个二输入端的异或门(如TTL7486)来代替虚线框内的5个与非门,则门的总数量就可以大大减少。
