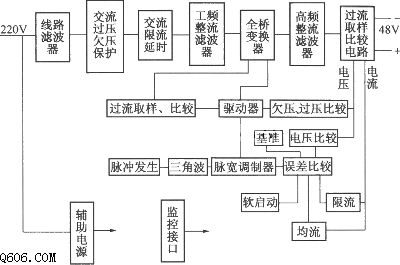

DZW75-48／50(50II)型构成的整流模块电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介DZW75型系列开关整流模块的技术性能如下： (1)稳压精度：±0.5％： (2)杂音电压： ①电话衡重杂音电压 2mV ②峰一峰值杂音电压 200mV ③宽频杂音 100mV(3.4kHz～150kHz) 20mV(0.15MHz～30MHz) ④离散

　　DZW75型系列开关整流模块的技术性能如下： (1)稳压精度：<±0.5％： (2)杂音电压： ①电话衡重杂音电压 <2mV ②峰一峰值杂音电压 <200mV ③宽频杂音 <100mV(3.4kHz～150kHz) <20mV(0.15MHz～30MHz) ④离散杂音<5mV(3.4kHz～150kHz) <3mV(150kHz～200kHz) <2mV(200kHz～500kHz) <LMV(0.5MHZ～30MHZ) (3)效率>85％； (4)功率因数：>85％(DZW75-48／50II为99％)； (5)负荷均分：≤±0.5％： (6)具有过压、欠压、过流跳机保护、软启动开机功能； (7)具有遥控、遥信、遥测接口； (8)具有自主工作方式/非自主工作方式。
