温度传感器电流变送电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

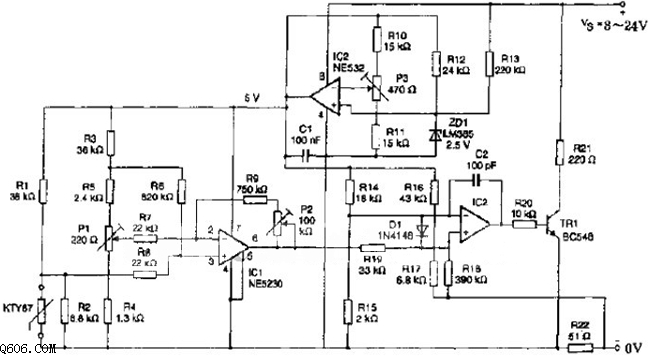

简介如图所示是温度传感器电流变送电路，电路中的电阻为金属膜电阻，其精度优于1%，温度系数TC小于正负50X10-6/k；测量范围：0～100摄氏度，电流I=4+T/6.25，电流单位mA，温度T单位摄氏度。
