采用硅热敏元件的温度测量电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介该电路采用硅热敏元件作传感器,它接在桥路上,接入约2.5V的恒定电压(由稳压管输出和电阻R2和R3分压取得)。运算放大器V1作脉冲变换器,V2作放大器。输出电压在0~5V之间,亦即在

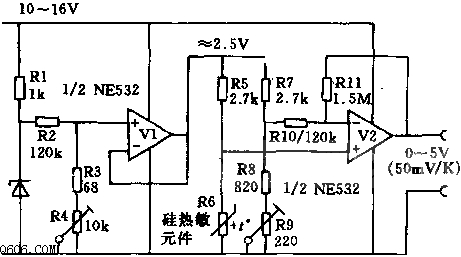

该电路采用硅热敏元件作传感器,它接在桥路上,接入约2.5V的恒定电压(由稳压管输出和电阻R2和R3分压取得)。运算放大器V1作脉冲变换器,V2作放大器。输出电压在0~5V之间,亦即在0~100摄氏度范围内有比例系数50mV/K。在此量程端点温度处调整电路;首先在摄氏度时调整R9,接着在100摄氏度时用R4调整。测量误差(包括V2末级的饱和压降)可以限制在正负0.2K范围内。
