F5603的CMOS微处理器电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介气敏传感器TGS 800和微处理器F 5603及F 6604就是专门用于空气新鲜度监控的,应用它可以监控空调器、空气清洁机等器械。气敏传感器检测空气中的污染成分(香烟烟雾、微尘),并对诸如

    气敏传感器TGS 800和微处理器F 5603及F 6604就是专门用于空气新鲜度监控的,应用它可以监控空调器、空气清洁机等器械。气敏传感器检测空气中的污染成分(香烟烟雾、微尘),并对诸如CO、H2等还原性气体敏感。从传感器处测得的信号经微处理器处理,然后分别控制与空气质量相关的各个器械。

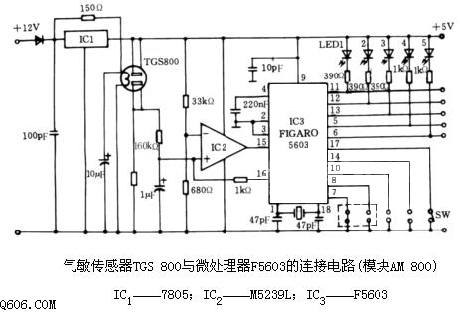

    在气敏传感器TGS 800和微处理F5603的基础上开发AM 800模块示于图F5603是一个四位的CMOS微处理器。在气敏传感器的帮助下,微处理器将空气按其质量状况分成四组。湿度、环境温度,以及对其他非重点监测气体的灵敏度均通过软件加以补偿。

    微处理器有18个引脚,封装在管壳中。上述模块工作时,将取自传感器输出的电压与代表新鲜空气的电压进行比较,后者是通过调整电阻确定相应的电平形成的。在这个比较过程中可以测定空气质量的水平。反映质量的各个引脚端(5、6、11~13脚)的工作电位均很低。在模块中的微处理器的这些引脚上接有五只发光二极管(LED1~LED5),LED1~LED3指示的是污染程度,LED5是当空气是新鲜的时才发光,LED4则是空气已污染时点亮)。所以,当LED4亮起时,总有LED1~LED3中的一个同时点亮,指出空气污染的程度。

    借助开关SW的切换,可以将微处理器调整在或低、或高的灵敏度状态。模块AM 800接通之后,LED1(“轻度污染”指示灯)和LED5(“新鲜空气”指示灯)同时亮起0.5s。在此期间,传感器被加热,达到正常工作温度约需90s。有时在模块接通后,传感器的阻抗下降,因而导致有相对而言较大的电流流通,但它约在2min内会被稳定下来。开启阶段结束之后,微处理器转入正常工作的模式。
