彩电伴音电路（TDA2009 ）
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介如图所示的是彩色电视机常用伴音电路（TDA2009） 1脚：1.2V——左声道输入 2脚：0.8V——左声道反馈 3脚：12V——静噪 4脚：0.8V——右声道反馈 5脚：1.2V——右声道输入 6脚：0V——地 7脚

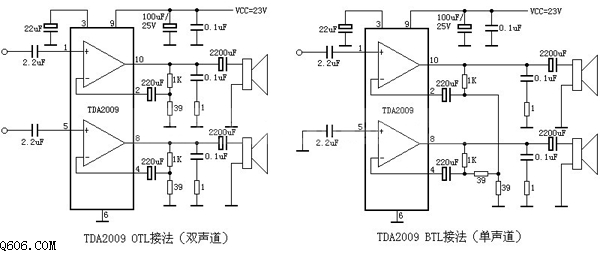

如图所示的是彩色电视机常用伴音电路（TDA2009）
1脚：1.2V——左声道输入
2脚：0.8V——左声道反馈
3脚：12V——静噪
4脚：0.8V——右声道反馈
5脚：1.2V——右声道输入
6脚：0V——地
7脚：0V——空
8脚：12.4V——右声道输出
9脚：24V——电源
10脚：12.4V——左声道输出
11脚：--
