AE1169制作的增强型密码锁电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介如图所示是AE1169的增强型密码锁电路图。AE1168的增强型密码锁在按键按下时,AE1168通过键盘扫描,确定出相应的按键,并根据S1、S2、S3的状态,经内部逻辑分析处理后,对报警继电器

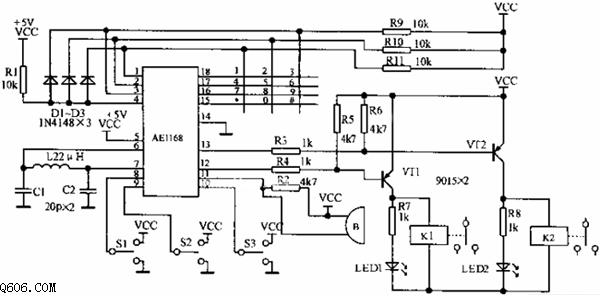

  如图所示是AE1169的增强型密码锁电路图。AE1168的增强型密码锁在按键按下时,AE1168通过键盘扫描,确定出相应的按键,并根据S1、S2、S3的状态,经内部逻辑分析处理后,对报警继电器K1、*继电器K2进行相应的控制。电路使用12位准键盘,其中*键表示确认;#键为清除键,如不慎输错密码,只要未按*键确认,就可按此键清除所输误码。通过切换S1、S2、S3可方便地实现多人集体*、多人单独*以及单人*的功能。
