温度范围-10℃至20℃的温度调节器电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

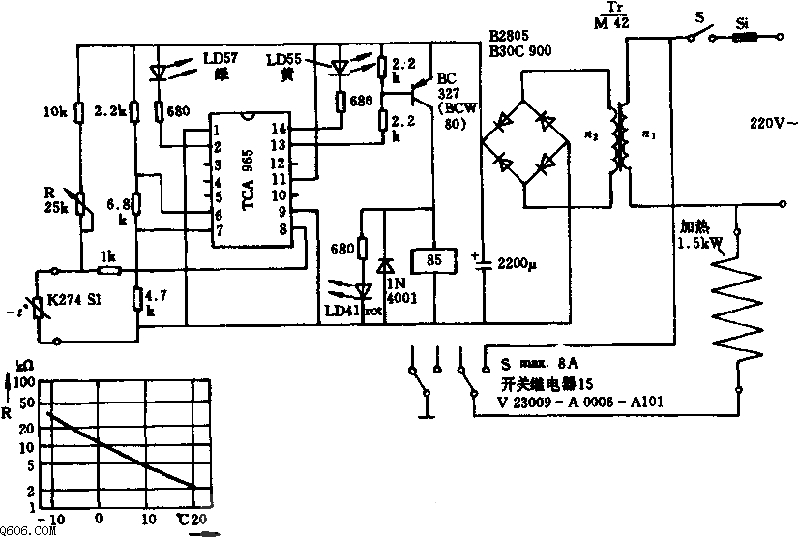

简介该电路适于调节室内温度或容器温度。利用带金属外壳的热敏电阻K274S1作传感器,它可用于空气或液体中,放大电路由窗口鉴别器TCA965和后接的PNP晶体管承担。通过适当设计输入分压器

  该电路适于调节室内温度或容器温度。利用带金属外壳的热敏电阻K274S1作传感器,它可用于空气或液体中,放大电路由窗口鉴别器TCA965和后接的PNP晶体管承担。通过适当设计输入分压器,可以观察到传感器切断点,切断时黄色发光二极管亮,此时继电器释放。
  在温度太低时,继电器吸合(红色发光二极管亮),利用继电器可加热2X1.5kW的设备,给定温度由电位器R调整。
  主要技术数据:工作电压:~220V;直流电源电压:12V;继电器最大电流:200mA;继电器吸合时温度:-10~+25摄氏度;滞环宽度:最大15mV(相当于1摄氏度);继电器接通设备功率:2X1.5kW。
