双位温度调节器电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

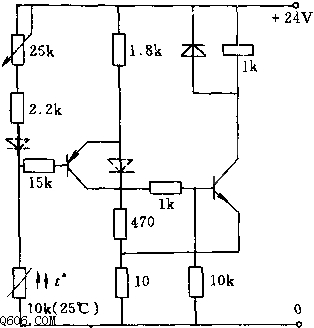

简介该电路温度测量桥中接热敏电阻,桥对角线上接由互补晶体管构成的两级放大器,输出接继电器线圈。在桥右分支上的10欧电阻内流过输出晶体管的射极电流,形成正反馈,以获得所需
该电路温度测量桥中接热敏电阻,桥对角线上接由互补晶体管构成的两级放大器,输出接继电器线圈。在桥右分支上的10欧电阻内流过输出晶体管的射极电流,形成正反馈,以获得所需要的开关特性和滞环。适当选择正反馈电阻值(0~100欧),可得到0~3%宽的滞环。
在较低温度时继电器内无电流,利用电位器可以使继电器在35~95摄氏度范围内某一温度下吸合。如果要调节的对象是一加热炉,则需将热敏电阻接在继电器的常闭触点上。
