低频高频滤波器电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介图(a)电路由两部分串接的RC滤波器组成,中间接入隔离放大器(如射极跟随器)。通过无载时测量输出端可以确定低频-高频滤波器的调节性能曲线,如图(b)所示。图中频率下限和上限:

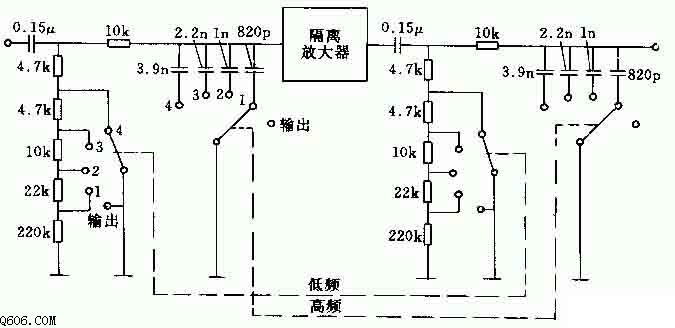

  图(a)电路由两部分串接的RC滤波器组成,中间接入隔离放大器(如射极跟随器)。通过无载时测量输出端可以确定低频-高频滤波器的调节性能曲线,如图(b)所示。图中频率下限和上限:线1:fu=40Hz,fu=11KHz
