高Q值带通滤波器电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介如图所示为高Q带通滤波电路。该电路采用两块高输入阻抗运算放大器SF356,其中第一级作为普通的单级滤波器,其Q值较低,R3取值较小,信号衰减较大,放大倍数小。但是第二级反相比

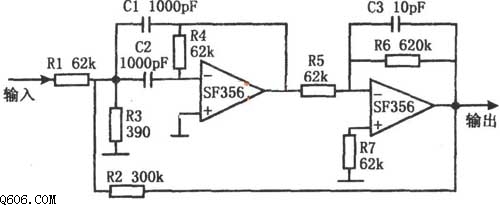

如图所示为高Q带通滤波电路。该电路采用两块高输入阻抗运算放大器SF356,其中第一级作为普通的单级滤波器,其Q值较低,R3取值较小,信号衰减较大,放大倍数小。但是第二级反相比例放大器具有10倍的放大倍数,而且通过R2到第一级输入端,引入一定量的正反馈,这样就提高了整个电路的Q值,因此该滤波器具有较好的选频特性。
