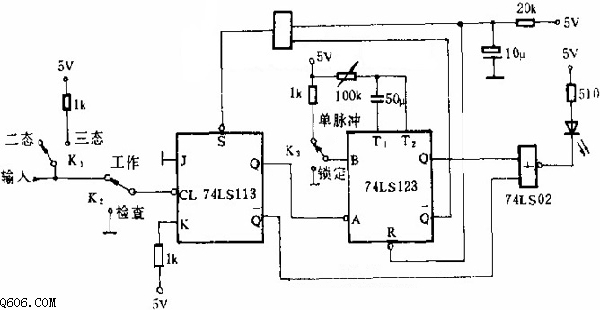

低速率的TTL电平噪声检测电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介本电路既能检测瞬时噪声,也能检测连接续噪声。 JK触发器74LS113完成噪声检测,当输入端出现TTL电平噪声,其下降沿触发74LS113,Q输出高电平,通过74LS02点亮发光二极管,产生噪声指示

    本电路既能检测瞬时噪声,也能检测连接续噪声。

    JK触发器74LS113完成噪声检测,当输入端出现TTL电平噪声,其下降沿触发74LS113,Q输出高电平,通过74LS02点亮发光二极管,产生噪声指示。

    开关K1使电路使用灵活,可以适应2态、3态的逻辑。K3影响发光二极管点亮的时间:当它处于“锁定”位置时,74LS123单稳电路处于禁止状态,这时一旦出现噪声。发光二极管一直点亮。K3打到“单脉冲”位置时,噪声同时通过74LS113触发单稳电路,Q又通过“与门置JK触发器为“1”,发光二极管只闪亮一次,闪亮时间等于由RC设定的单稳时间。
