灯控器的完整电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介灯控器电路R2 c3根据定时确定R3由调试确定。 如图为灯控器的完整电路。220V交流电压经D2半波整流,c4滤波,R6、R7分压后给开关电路供电。R3、R4组成光控电路。白天,R4(光敏电阻)呈低阻

    灯控器电路R2 c3根据定时确定R3由调试确定。

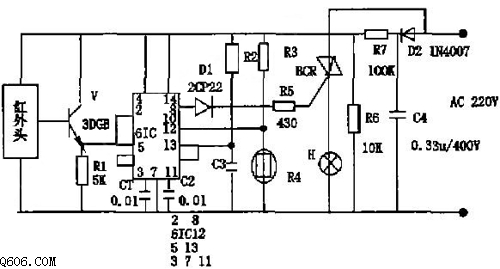

    如图为灯控器的完整电路。220V交流电压经D2半波整流,c4滤波,R6、R7分压后给开关电路供电。R3、R4组成光控电路。白天,R4(光敏电阻)呈低阻,Ic控制端为低电乎,其输出端始终为低电乎,双向晶闸管BCR截止。晚上,R4呈高阻,Ic控制端为高电平,当红外接收头检测到人体辐射出的红外线时,Ic输出高电平,双向晶闸管BCR导通,灯H被点亮 定时到后,Ic输出低电平.BCR截止。当人一直在红外接收头检测范围内活动时,灯可连续点亮,这点它优于声控器 另外,它无误动作,不像声控只要有响声就点亮,此时可能并不须要点亮。
