正负电压可同时调的稳压电路图
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

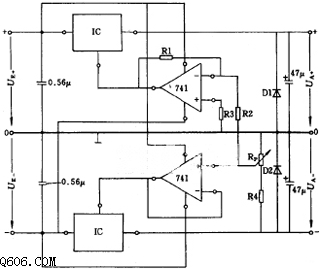

简介为使正负电压调节同步，在该电路中应有R1=R2。实际取4.4~22KΩ（1~0.5%）。R3值取R3=0.5R2。电位器电阻值在10~25KΩ时限流电阻R4取1.8KΩ。当集成稳压电路稳压值为5V时，该电路输出电低电压也
为使正负电压调节同步，在该电路中应有R1=R2。实际取4.4~22KΩ（1~0.5%）。R3值取R3=0.5R2。电位器电阻值在10~25KΩ时限流电阻R4取1.8KΩ。当集成稳压电路稳压值为5V时，该电路输出电低电压也为5V。最高输出电压相当于UE-2V，故同集成电路允许的输入电压有关。
