工矿现场指示灯电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

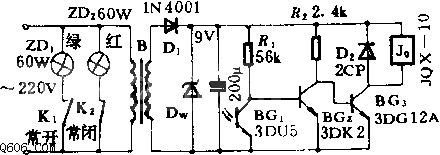

简介安装在现场的指示灯可帮助司机判断车后情况,避免事故发生。用光敏三极管作光信号传感器,当光线照到光敏管上时,继电器J0吸合,其一对常开触头闭合,这时绿灯亮,表示车后无

  安装在现场的指示灯可帮助司机判断车后情况,避免事故发生。用光敏三极管作光信号传感器,当光线照到光敏管上时,继电器J0吸合,其一对常开触头闭合,这时绿灯亮,表示车后无障碍物。若车后有障碍物挡住光线时,则继电器J0不吸合,红灯亮。
