符合鉴别器电路图
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介如图所示。若输入A=B=“1”，则绿色LED发光。若A=B=“0”，则红色LED发光。若A,B中一个是高电平，另一个是低电平，则指示灯全不亮。本电路可用于监视复杂的逻辑电路。MV5491是红/绿双

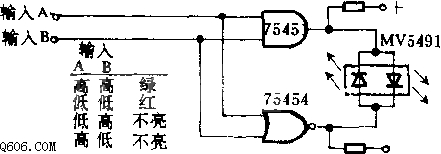

如图所示。若输入A=B=“1”，则绿色LED发光。若A=B=“0”，则红色LED发光。若A,B中一个是高电平，另一个是低电平，则指示灯全不亮。本电路可用于监视复杂的逻辑电路。MV5491是红/绿双LED。电源为+5V，但上面串接的电阻为220欧，下面串接的电阻为100欧。
