微弱光测量电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介如图所示，图中PD为光电二极管，型号为S1226、S1336、S2386等；A1为运算放大器，型号可选AD515、OPA111、OPA128等；A2为运算放大器OP-07；电容(C1)可选用10～100pF聚苯乙烯电容；反馈电阻R为金属

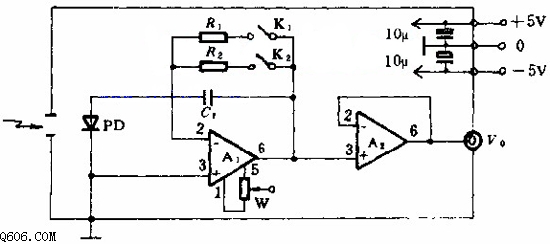

如图所示，图中PD为光电二极管，型号为S1226、S1336、S2386等；A1为运算放大器，型号可选AD515、OPA111、OPA128等；A2为运算放大器OP-07；电容(C1)可选用10～100pF聚苯乙烯电容；反馈电阻R为金属釉电阻，最大值达10GΩ；K为低泄漏继电器。全部电路置于金属屏蔽盒内，屏蔽盒与电路地相连。图中W选10圈精密电位器。
