采用继电器等构成的启动电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

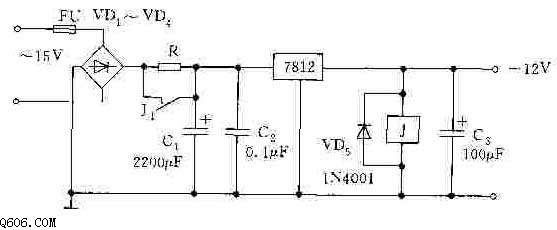

简介如下图所示,下图是采用继电器等构成的启动电路。在电源输入端接入电阻R,R的作用有二种,其一:可防止开机时对大电容C1的冲击电流而影响电源本身;其二:使负载获电延时数秒。
如下图所示,下图是采用继电器等构成的启动电路。在电源输入端接入电阻R,R的作用有二种,其一:可防止开机时对大电容C1的冲击电流而影响电源本身;其二:使负载获电延时数秒。在此过程中,因输出端的继电器J达不到12的吸合电压,合R接入电路起限流降压的作用,随着电源对C1、C3的充电完毕,继电器J接点吸合短路了R,这时,电源才进入正常的工作状态。
