小型隔离放大器电路图

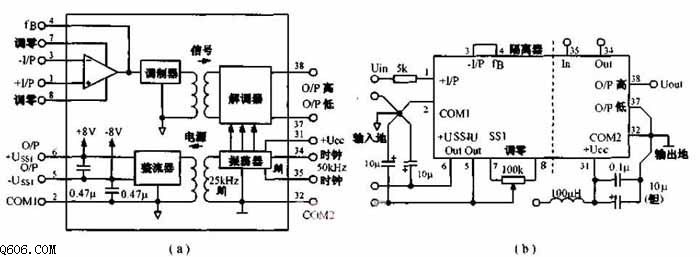

　　小型隔离放大器ISO212P ISO212P是变压器耦合隔离放大器，简化原理图如图（a），调零方法如图（b）。

　　特点：12位精度；小型化，高度小于12mm；标准管间距2.54mm；能向外部提供8V/5隔离电源；具有输入失调调节能力；低功耗75mW；单电源工作10~15V。

　　应用：工业过程控制中的传感器通道隔离；4~20mA信号回路隔离；电机和可控硅电路；数据检测/测试设备隔度；通信隔离和多路传输系统。
